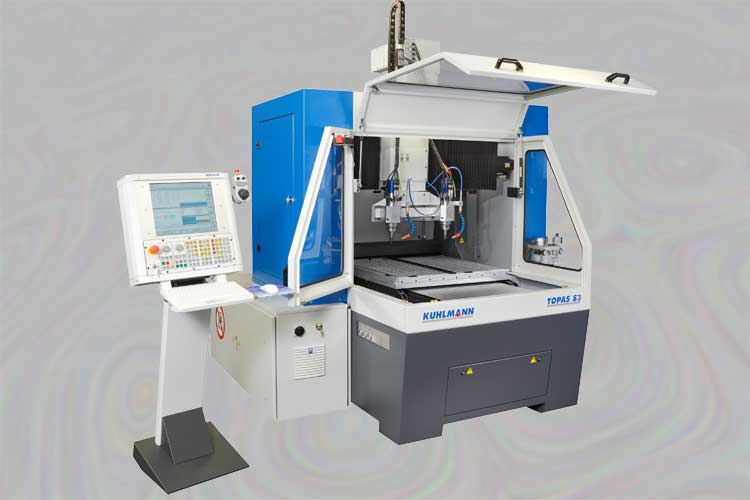

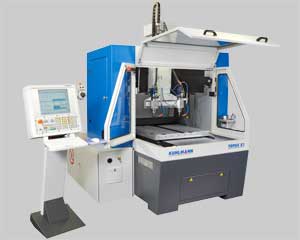

Topas S3/S4 mit 3/4 Achsen · SL3/SL4 mit Linearantrieb

Die grundlegend neu konzipierte Topas-Baureihe mit den Modellen S3, S4, S5 löst das Erfolgsmodell P25S ab.

Das flexible Baukastensystem wurde den Marktanforderungen entsprechend kontinuierlich weiterentwickelt und bietet dem Anwender ein Höchstmaß an Präzision und Zuverlässigkeit.

Mit der 4-achsigen Topas S4 lassen sich selbst lange Walzen für unterschiedliche Anwendungen wirtschaftlich herstellen.

Für höchste Ansprüche bildet die Topas SL3/SL4 mit Linearantrieben und Diadur-Glasmassstäben in Verbindung mit der andronic KM3060 Steuerung ein optimal abgestimmtes Fertigungssystem. Kundenspezifische Lösungen lassen sich nach Ihren Wünschen realisieren.



Topas S3 • S4 • S5 • SL Prospekt (pdf)

 Anwendungen:  Formen, Elektroden, Prototypen, Stempel, Walzen, Prägewerkzeuge, Serienteile ...

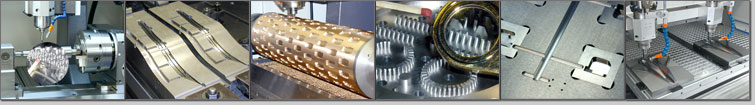

  • Topas S3/S4 - universell und produktiv
  • Stahlwalze

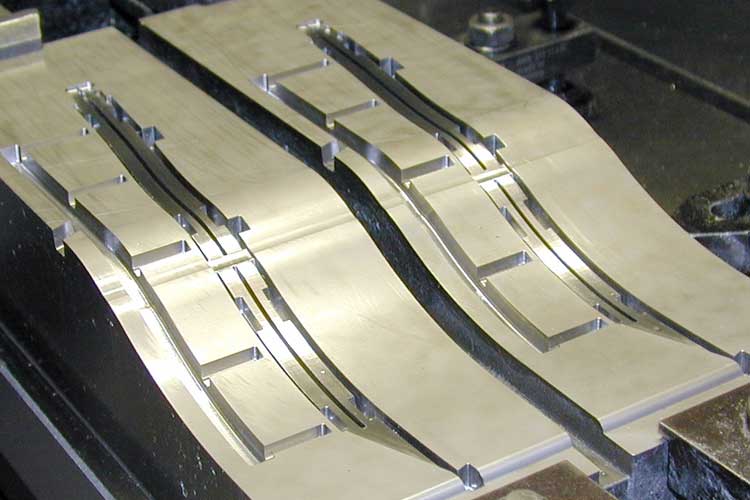

  • Stahlform
  • Prägewalze

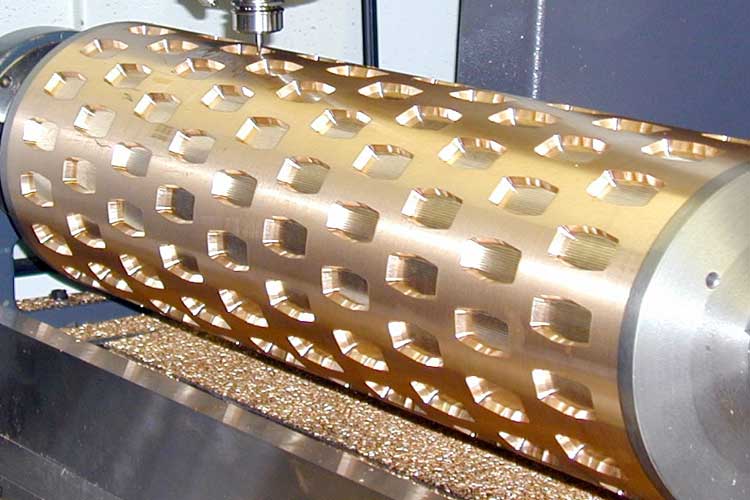

    Messingwalze zur Fertigung von Verpackungsteilen

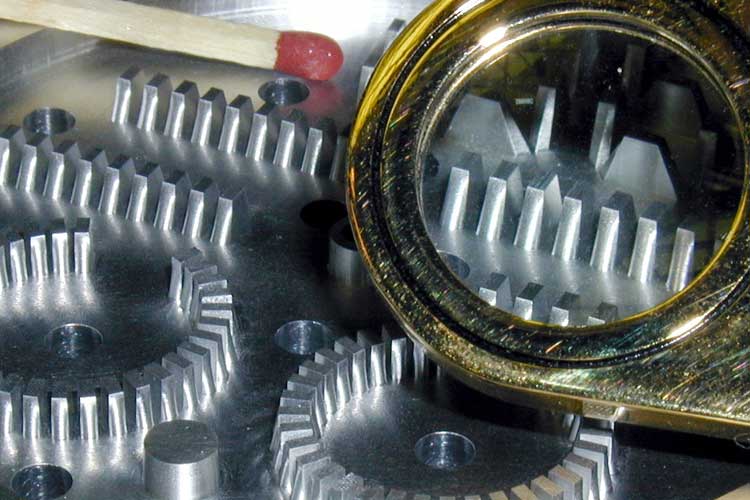

  • Stahlform

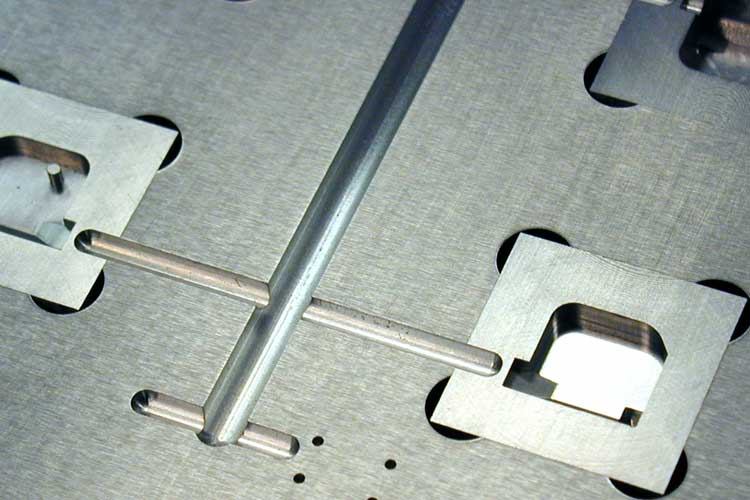

  • Spritzgussform
  • Raster-Vakuumtisch und 2-Spindel-Einrichtung


Materialien: Stahl bis 63 HRC, NE-Metall, Aluminium, Edelstahl, Kunststoff
Technische Daten
  Arbeitsbereich
X x Y x Z mm
   1020 x 750 x 350
  Achsantrieb
  Digitaler AC-Servoantrieb
  Vorschubgeschwindigkeit
m/min
   bis 20; bis 50 bei Linearantrieb
  CNC Steuerung
  KM4 Control oder andronic KM3060
  Frässpindel
kW • 1/min
   bis 10 • bis 60.000



Konstruktionsmerkmale
  Hohe Steifigkeit durch Portalbauweise in Gusskonstruktion
  Mineralguss-Verbundkonstruktion garantiert optimale Dämpfung
  Flexibilität durch modulares Baukastensystem mit Walzenoption
  Spielfrei vorgespannte Präzisionsführungen und Kugelgewindetriebe
  Kompakte Bauform durch integrierte Elektronikkomponenten
  Leistungsstarke Antriebe und werkstattorientierte Steuerung
Optionen




Arbeitstisch mit integriertem Vakuumsystem

Größe: 850 x 820 mm
Vakuum schaltbar + Dichtschnur
Alternativ
AL-Raster-Vakuum-Tisch


Walzenoption
Teilkopf 4. Achse

 unterschiedliche Teilköpfe
Spitzenhöhe bis 160 mm
Walzendurchmesser bis 320 mmBallenlänge bis 1020 mm






Werkzeugwechselsystem 16-fach

Unterschiedliche Werkzeugkegel
mit Greiferrille SK und HSK (bis 32)
Positionsüberwacht
Platzcodierung


Schwenkbarer Teilkopf

2 bis 5 Spindeln
Schwenkbereich 0-45°
Präzisionsgetriebe






Frässpindel-Pakete

Unterschiedliche Hersteller
Leistungen: 1 - 10 kW
Drehzahl: bis 80.000 1/min
Luft- oder Wasserkühlung
SK oder HSK


Mehrspindel-Einrichtung

Für Serienteile
 Bis zu 5 Frässpindeln
 Werkzeugwechsler optional






3D Infrarot-Kantentaster

Zum Einwechseln in Frässpindel
Kabellos mit IR-Empfänger
Rubinkugel 3 mm
Messgeschwindigkeit max. 3m/min


Aluminium Raster-Vakuumtisch
und 2-Spindel-Einrichtung

Tisch mit 2 Schaltfeldern
Dichtschnur
Verstellbare Anschläge






Über weitere Optionen beraten wir Sie gerne.
