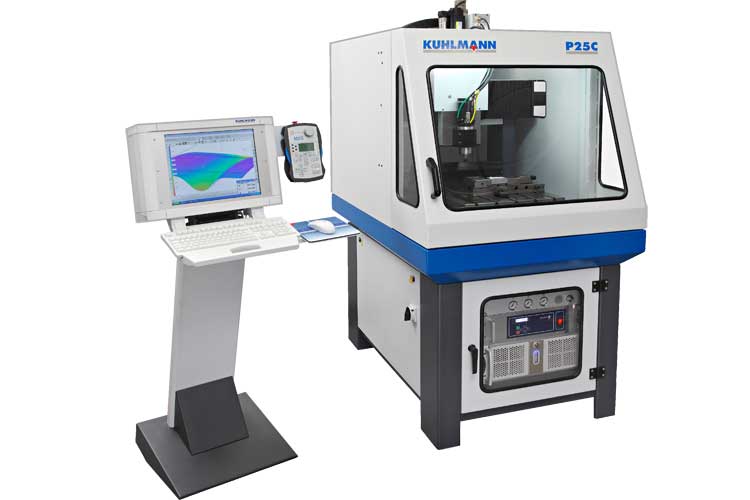

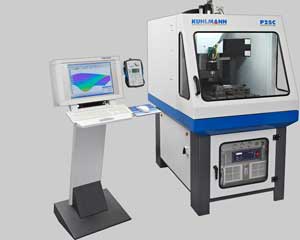

P25C - präzise und wirtschaftlich

Die P25C zeichnet sich durch ihre kompakte Bauart und ein günstiges Preis-/ Leistungsverhältnis aus.

Hohe Präzision und Langlebigkeit sind Garanten für den professionellen Einsatz. Mit dem großen Arbeitsbereich lassen sich hochwertige Gravuren und feinste Fräsarbeiten schnell und wirtschaftlich herstellen.

Mit dem flexiblen Baukastensystem, anwendungsorientierter
Software und optionaler Steuerung, lassen sich kundenspezifische Lösungen realisieren. Der Anwendungsbereich erstreckt sich dabei vom einfachen Schild über anspruchsvolle Stempel bis zur Spritzguss-Form.

Der Kreativität sind hierbei kaum Grenzen gesetzt.



P25C Prospekt (pdf)

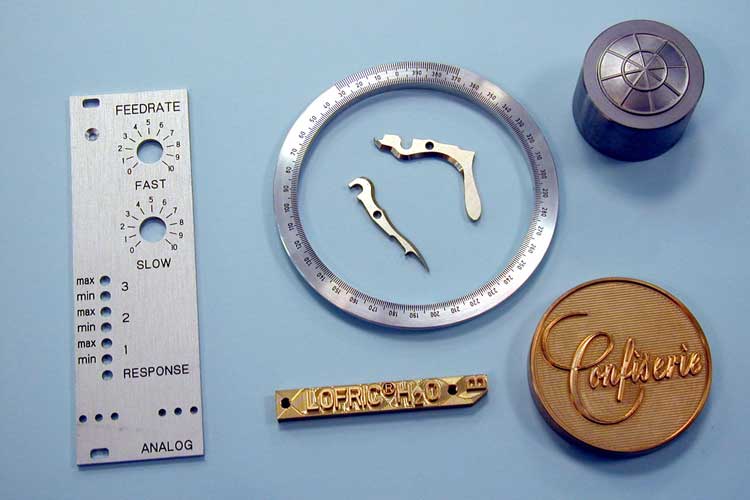

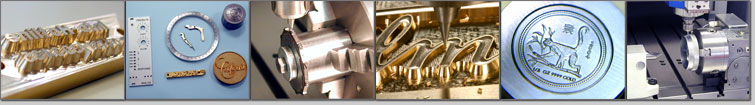

 Galerie:  Blindpräge-, Golddruck- und Nummerierstempel, Prägewerkzeuge, Ringe, Walzen, Frontplatten

  • P25C

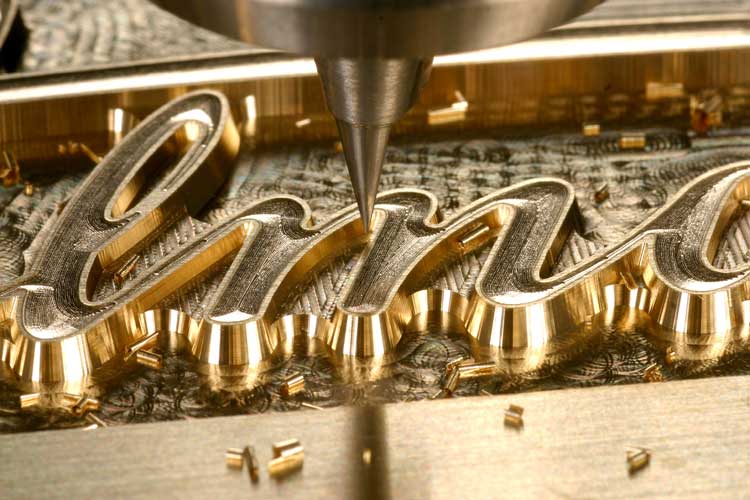

  • Golddruckstempel
  • Fertigungsbreite

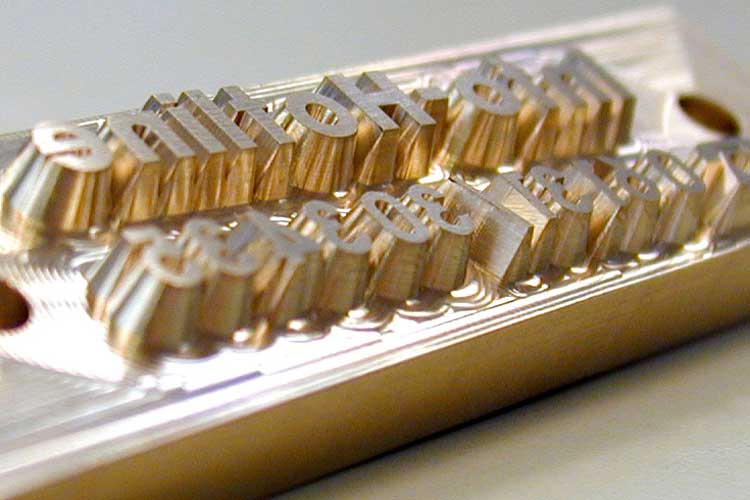

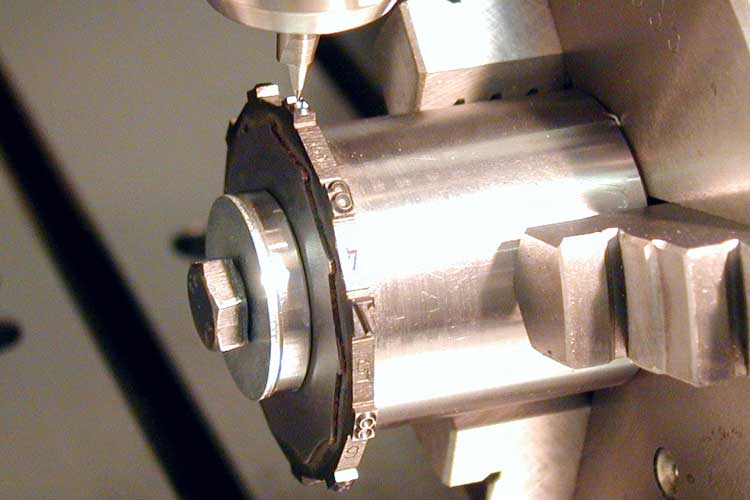

  • Nummerierstempel
  • Prägewerkzeug

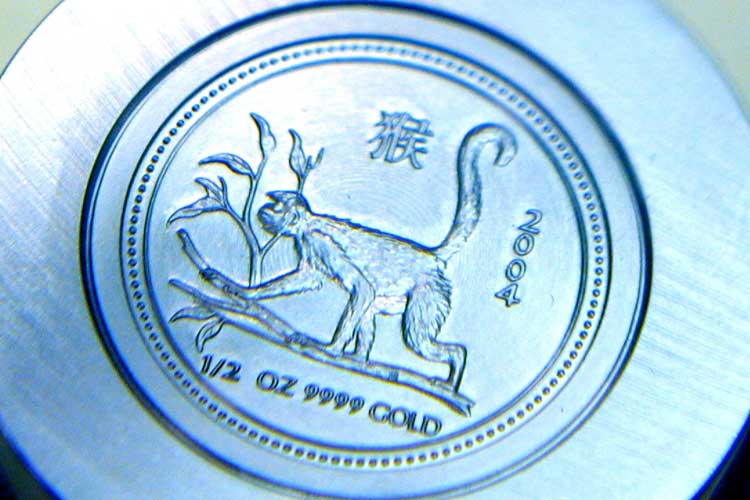

  • Münzenrohling
  • Skala


Materialien: Kupfer, Messing, Aluminium, Stahl bis 63 HRC, Edelstahl, NE- Metalle

Technische Daten
  Arbeitsbereich
X x Y x Z mm
  500 x 600 x 200
500 x 600 x 300
  Achsantrieb
  Digitaler AC-Servoantrieb
  Vorschubgeschwindigkeit
m/min
  bis 20
  CNC Steuerung
  KM4 Control
oder andronic KM3060
  Frässpindel
kW • 1/min
  bis 4,5 • bis 60.000



Konstruktionsmerkmale
  Hohe Steifigkeit und Dämpfung durch Portalbauweise in Gusskonstruktion
  Flexibilität durch modulares Baukastensystem
  Spielfrei vorgespannte Schienenführungen und Kugelgewindetriebe
  Kompakte Bauform durch integrierte Elektronikkomponenten
  Optimale Ergonomie und Bedienkomfort
  Leistungsstarke Antriebe und werkstattorientierte Steuerung
Optionen

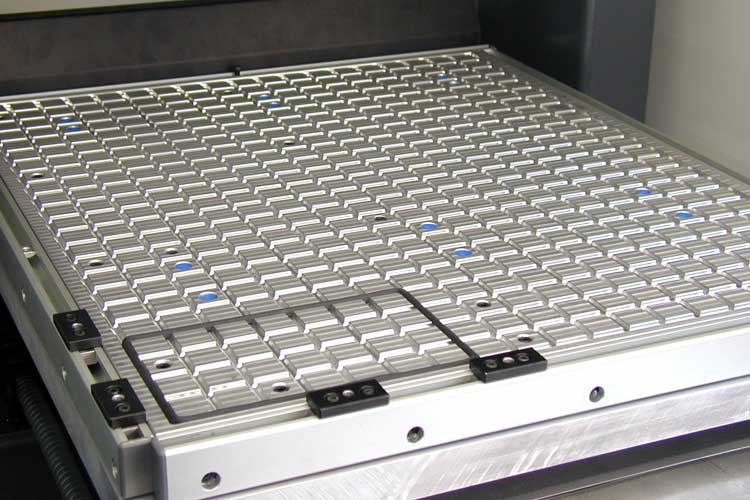

  • AL-Raster-Vakuum-Tisch
    Größe 500 x 600 mm . Raster 25 mm . Anschlagleisten und Dichtschnur . Alternativ Integriert im T-Nutentisch


AL-Raster-Vakuum-Tisch

Größe 500 x 600 mm
Raster 25 mm
Anschlagleisten und Dichtschnur
Alternativ
Integriert im T-Nutentisch


Pick-Up Werkzeugwechsler mit Werkzeuglängenmeßsystem

....für unterschiedliche Spindeln
unterschiedliche Anzahl
Staubgeschützt
Positionsüberwacht






Werkzeugwechselsystem 16-fach

Unterschiedliche Werkzeugkegel
mit Greiferrille
Positionsüberwacht
Platzcodierung

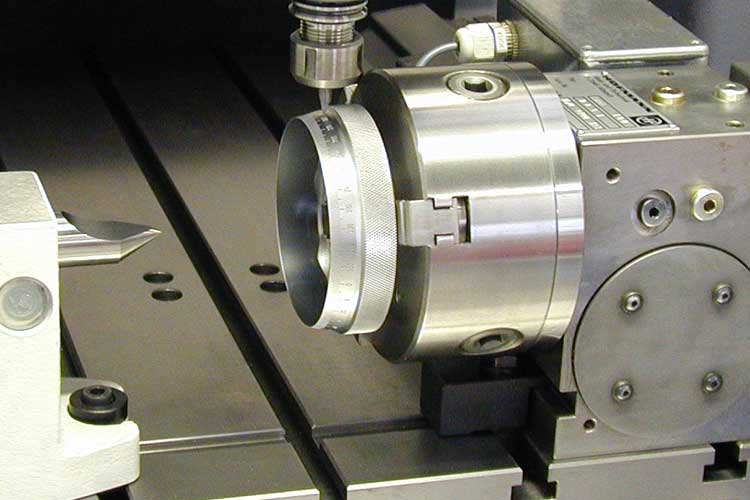

NC-Teilapparate

Unterschiedliche Hersteller
Spitzenhöhe bis 100 mm
Reitstock manuell
Futter- oder Zangenspannung






Frässpindel-Pakete

Unterschiedliche Hersteller
Leistungen: 0,3 - 4,5 kW
Drehzahl: bis 80.000 1/min
Luft- oder Wasserkühlung


Schwenkbarer Oberflächentaster

Z-Antastung der Oberfläche
Auswechselbare Tastspitze
SW erforderlich






Minimalmengen-Schmierung

Unterschiedliche Hersteller je nach Anwendung
Mit Vorratsbehälter
Sprühkopf


Staubabsaugung

Zur Montage an Spanneinheit
Manuelle Höhenverstellung
Anschluss an externen Sauger
Durchmesser 26 mm






Über weitere Optionen beraten wir Sie gerne.
