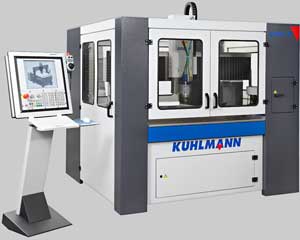

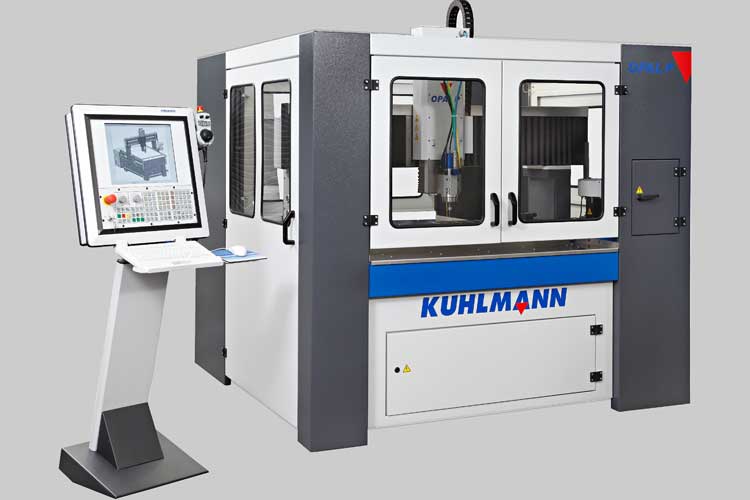

Die OPAL PL ist mit Linearantrieben, direktem Wegmesssystem und 32bit-Multiprozessor-Bahnsteuerung ausgestattet.
Das Top-Modell dieser Baureihe lässt keine Wünsche hinsichtlich Bearbeitungsgeschwindigkeit und Qualität offen.
Das Antriebskonzept der OPAL PL besticht durch:
- Hohe Geschwindigkeit und Beschleunigung
- Höchste Präzision durch Diadur-Glasmaßstäbe
- Verschleiß- und wartungsfreies Antriebssystem
- Keine Umkehrlose auch nach Jahren
- Große Verfahrwege problemlos möglich
- Hohe Regelgüte und Positioniergenauigkeit bei hoher Geschwindigkeit
- Berührungslose Kraftübertragung
|
|
|
| Opal P / Opal PL Prospekt (pdf) |

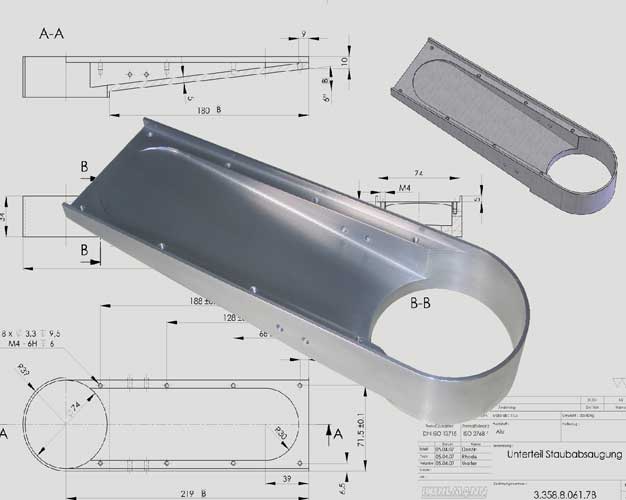

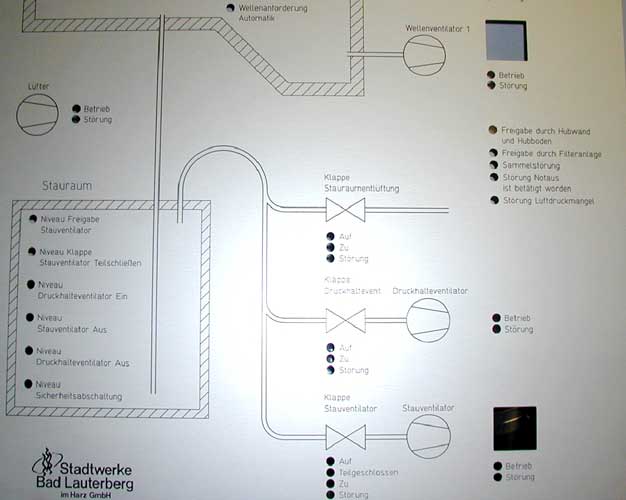

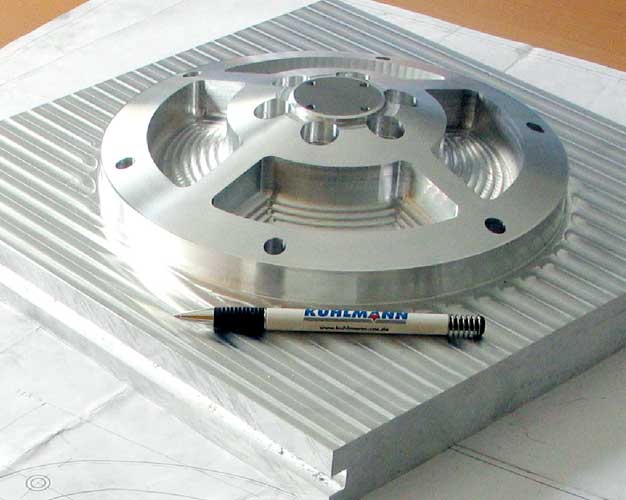

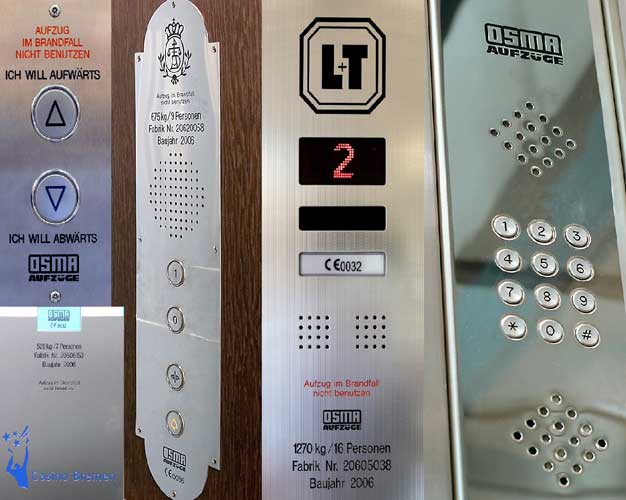

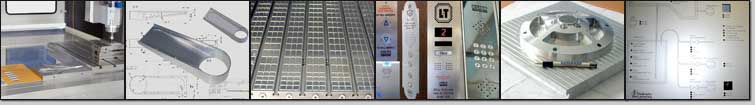

|  Galerie: Frontplatten, Schilder, Fließbilder, Bedienpanels, Skalen, Werbetafeln, Gehäuse, Serien-Frästeile...
|
 |
| Materialien: Edelstahl, Stahl bis 63HRC, Aluminium, Messing, Kupfer, Kunststoff, Holz...
|
|
Technische Daten |
| |
Arbeitsbereich |
|
X x Y x Z mm |
|
1.250 x 1.250 x 300
1.250 x 2.000 x 300
1.250 x 2.500 x 300 |
| |
Achsantrieb |
|
|
|
Digitaler AC-Servoantrieb |
| |
Vorschubgeschwindigkeit |
|
m/min |
|
bis 50 |
| |
CNC Steuerung |
|
|
|
andronic KM3060 |
| |
Frässpindel |
|
kW • 1/min |
|
bis 10 • bis 60.000 |
Konstruktionsmerkmale |
| |
Fahrbares Portal, doppelt geführt und beidseitig direkt angetrieben
|
| |
Linearantriebe und direktes Wegmesssystem
|
| |
Spielfrei vorgespannte Schienenführungen
|
| |
Flexibilität durch modulares Baukastensystem. Wahl des Arbeitstisches nach Kundenwunsch
|
| |
Vertikal-Arbeitstisch für Gehäusebearbeitung
|
| |
32bit Multiprozessor-Bahnsteuerung, kurze Satzwechselzeiten bis 16 Achsen |
|
|
Optionen |
| |
|
|
|
|
|
|
 |
|

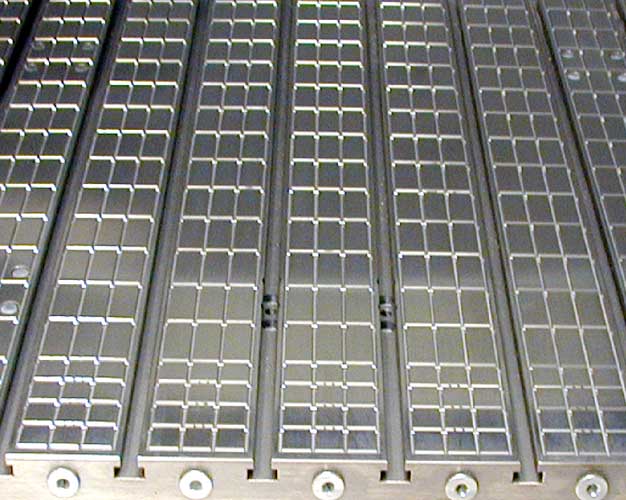

Aluminium-Arbeitstisch mit Raster-Vakuumsystem
Mit Dichtschnur und Anschlägen
Alternativ

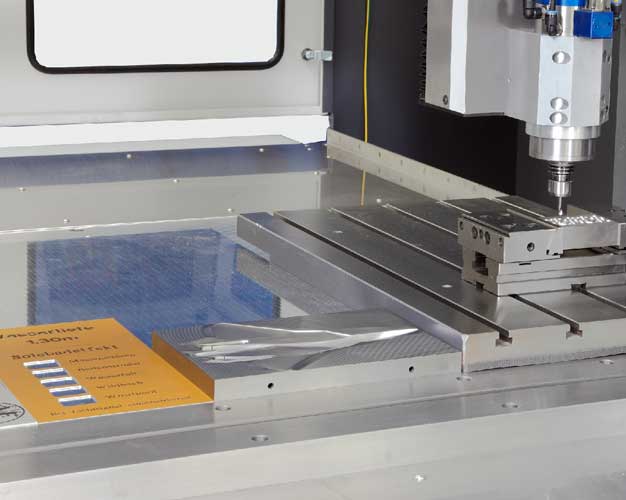

T-Nuten- oder Lochraster-Tisch
|
|
Werkzeugwechselsystem 16-fach
Unterschiedliche Werkzeugkegel
mit Greiferrille SK und HSK (bis 32)
Positionsüberwacht
Platzcodierung
|
|
 |
| |
|
|
|
|
|
|
 |
|
Laser Werkzeugmesssystem
Zum berührungslosen Messen der Werkzeuglänge und des Durchmessers am drehenden Werkzeug
Sender, Empfänger, Software
|
|
3D Infrarot-Kantentaster
Zum Einwechseln in Frässpindel
Kabellos mit IR-Empfänger
Rubinkugel 3 mm
Messgeschwindigkeit max. 3m/min
|
|
 |
| |
|
|
|
|
|
|
 |
|
Frässpindel-Pakete
Unterschiedliche Hersteller
Leistungen: 1 - 10 kW
Drehzahl: bis 60.000 1/min
Luft- oder Wasserkühlung
|
|
Werkzeuglängenmesssystem Z-Pico
Hartmetall-Messfläche
Wiederholgenauigkeit 0,001 mm
Mitfahrend
|
|
 |
| |
|
|
|
|
|
|
 |
|
Mehrspindel-Einrichtung
Für Serienteile
Bis zu 5 Frässpindeln
Werkzeugwechsler optional
|
|
Staubabsaugung
Zur Montage an Spanneinheit
Manuelle Höhenverstellung
Anschluss an externen Sauger
Durchmesser 26 mm
|
|
 |
| |
|
|
|
|
|
|
Über weitere Optionen beraten wir Sie gerne. |
|
