Rubin - HSC ohne Kompromisse

Die Rubin ist mit ihrem großen Arbeitsbereich das Top-Modell der JUWEL Line.

Diese für den HSC-Bereich konzipierte Maschine ist für große Fräsleistung und Hartbearbeitung ausgelegt. Mit hoher Dynamik werden selbst bei feinsten Konturen brillante Oberflächen in höchster Präzision erreicht.

Mit einer Zusatzeinrichtung können Walzen mit großem Durchmesser und großer Ballenlänge ideal bearbeitet werden, wobei eine Kranbeladung möglich ist.

Ein Schwenk-Rundtisch ermöglicht die 5-Achsbearbeitung.

Mit weiteren Ausstattungsvarianten lässt sich die Effektivität  der Maschine steigern und genau auf Ihren Bedarf anpassen.





 Galerie:  Stahlformen, Erodierelektroden, Druck-, Schneid- und Prägewalzen, Prototypen, Stempel, Prägewerkzeuge

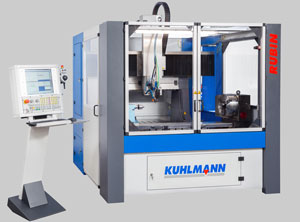

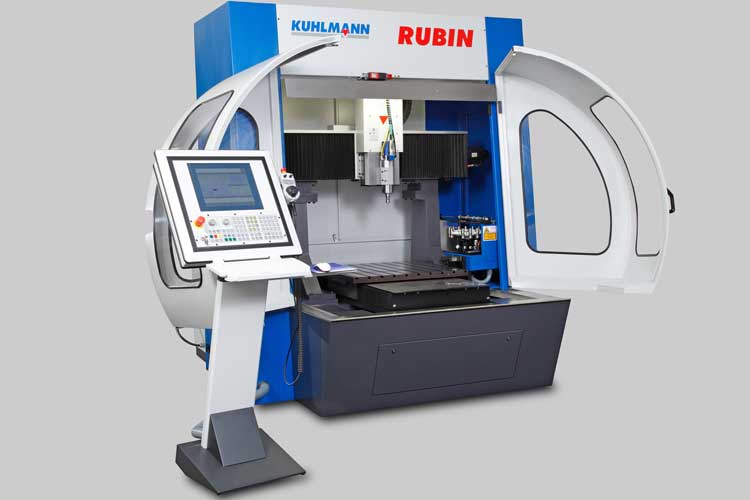

  • KUHLMANN Rubin - HSC ohne Kompromisse

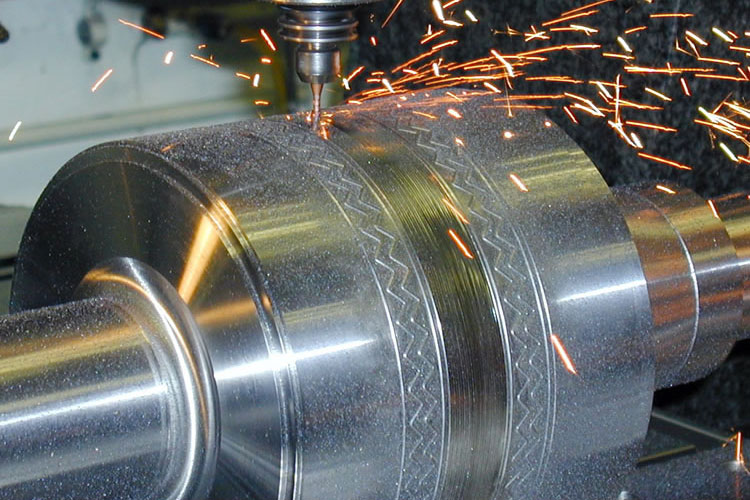

  • Stahlwalze
    Stahlwalze

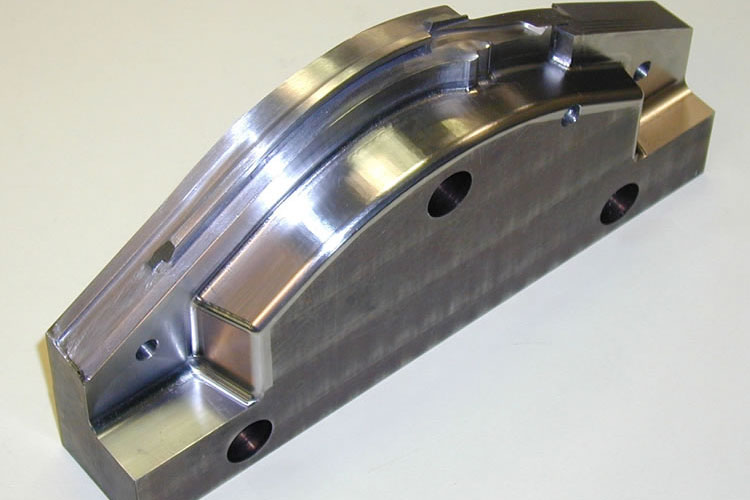

  • Stahlform

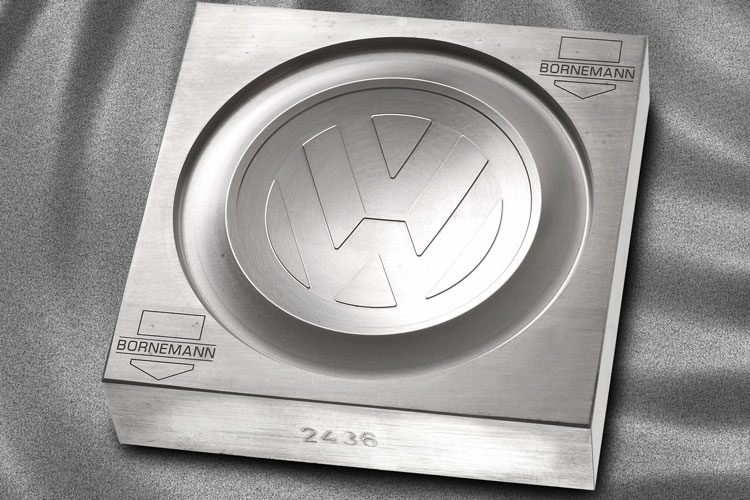

    Stahlform aus der Automobilindustrie

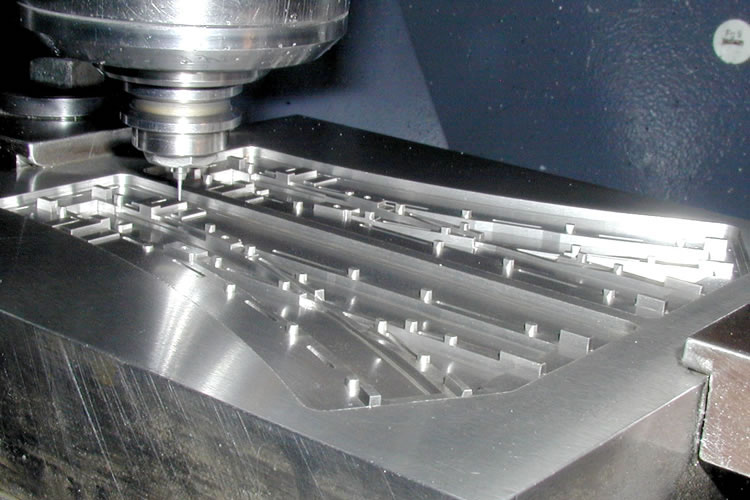

  • Stahlform
    Stahlform

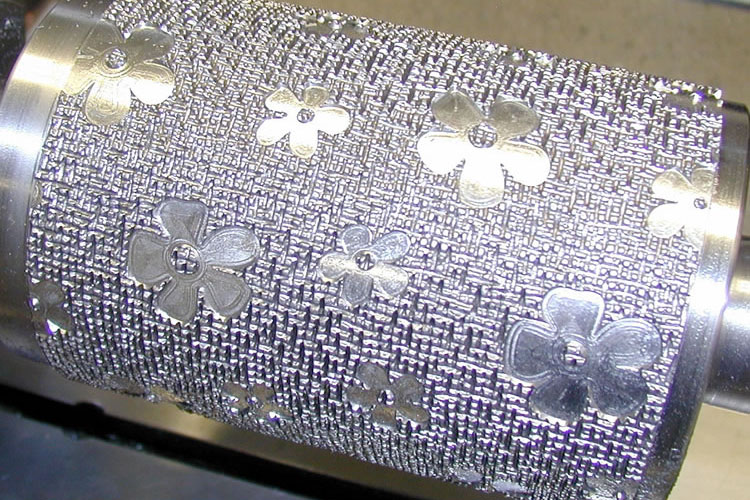

  • Prägewalze
  • Stahlform für den Spielzeugmodellbau

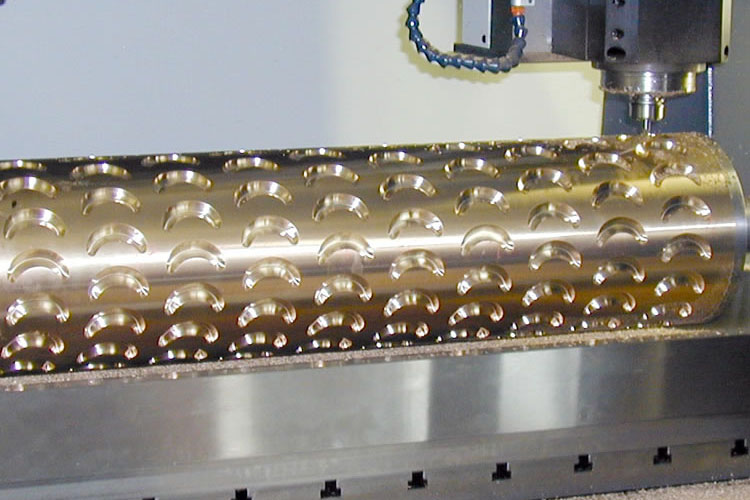

  • Prägewalze aus Messing


Materialien: Stahl bis 65 HRC, Graphit, Aluminium, NE-Metalle ...
Technische Daten
  Arbeitsbereich
X x Y x Z mm
   1020 x 800 x 500
1300 x 800 x 500 (SL)
  Achsantrieb
  Digitaler AC-Servoantrieb
  Vorschubgeschwindigkeit
m/min
   bis 50
  CNC Steuerung
  andronic KM3060
  Frässpindel
kW • 1/min
   bis 20 • bis 60.000



Konstruktionsmerkmale
  Portalbauweise in Mineralguss-Verbundkonstruktion garantiert optimale Steifigkeit und Dämpfung
  FEM-optimierte Bauteilauslegung
  Großzügig dimensionierte, spielfrei vorgespannte Präzisionsführungen und Kugelgewindetriebe
  Optimale Zugänglichkeit und Kranbeladung
  Hochdynamische digitale Antriebe
  Moderne 32bit-Multiprozessor-Bahnsteuerung bis zu 16 Achsen
Optionen




Direktes Wegmesssystem

Heidenhain Diadur Glasmaßstäbe
Gekapseltes System
Hohe Positioniergenauigkeit
Hohe Wiederholgenauigkeit


Walzenoption mit Zusatzführung
Teilkopf 4. Achse

  Teilköpfe mit direktem Messsystem
Spitzenhöhe bis 160 mm
Walzendurchmesser bis 320 mm
Ballenlänge bis 1020 mm






Werkzeugwechselsystem 16-fach

Unterschiedliche Werkzeugkegel
mit Greiferrille SK und HSK (bis 32)
Positionsüberwacht
Platzcodierung


Drehtisch 4. + 5. Achse

Mittenhöhe 120mm
Schwenkbereich 0-90°
Präzisionsgetriebe 90:1






Frässpindel-Pakete

Unterschiedliche Hersteller
Leistungen            1 - 15 kW
Drehzahl            bis 80.000 1/min
Luft- oder Wasserkühlung
SK oder HSK


Mehrspindel-Einrichtung

Für Serienteile
 Bis zu 5 Frässpindeln
 Werkzeugwechsler optional






3D Infrarot-Kantentaster

Zum Einwechseln in Frässpindel
Kabellos mit IR-Empfänger
Rubinkugel 3 mm
Messgeschwindigkeit max. 3m/min


Laser Werkzeugmesssystem

Zum berührungslosen Messen der Werkzeuglänge und des Durch-messers am drehenden Werkzeug
Sender, Empfänger, Software






Über weitere Optionen beraten wir Sie gerne.
