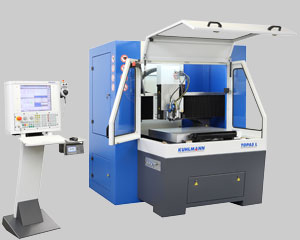

Topas L - Highspeed für Stanzbleche

Die hoch genaue Topas L, die zum Schärfen der Schneide von Stanzblechen konzipiert ist, zeigt eindrucksvoll was KUHLMANN unter Innovation und Präzision versteht.

Hoch dynamische Linearantriebe und Wegmesssysteme in allen Achsen, lassen keine Wünsche hinsichtlich Bearbeitungsgeschwindigkeit und Qualität offen.

Durch das verschleißfreie Antriebssystem wird die Lebensdauer der Maschine gesteigert und somit die Produktivität erhöht. Mit optimal abgestimmtem Zubehör bieten wir ihnen ein perfekt funktionierendes Fertigungssystem.

Auch bei der Topas-Baureihe können spezielle Kundenwünsche durch ein flexibles Baukastensystem umgesetzt werden.



Topas SP / Topas L / P25 CP Prospekt (pdf)

 Galerie:  Herstellung von Schneiden für: Anstanzungen, Durchstanzungen, Fensterstanzungen, Perforationen

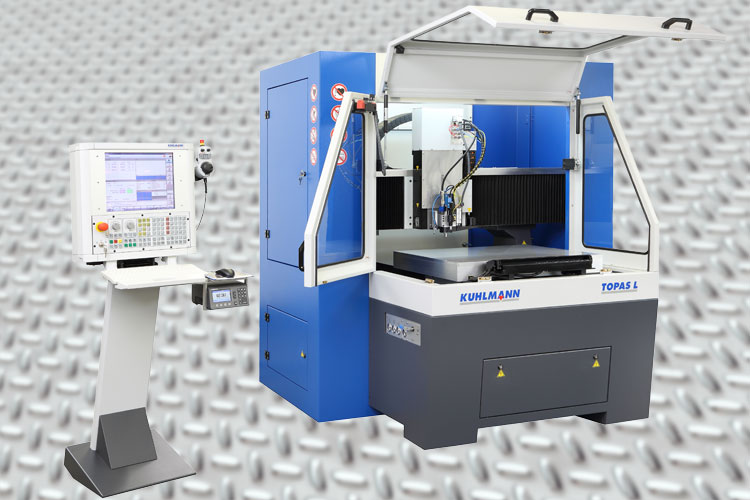

  • Topas L - Highspeed für Stanzbleche

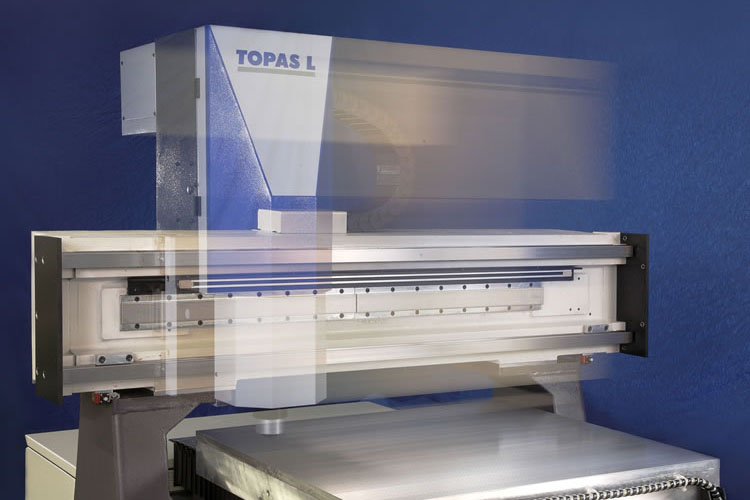

  • Geschwindigkeitsstudie

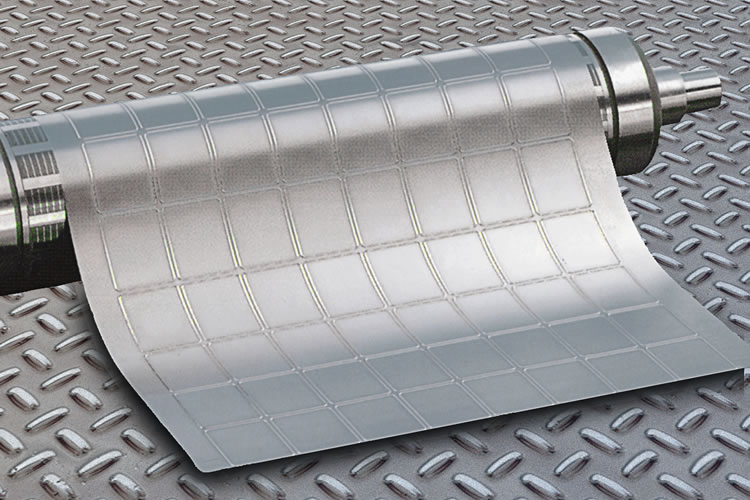

  • Schneidblech zum Stanzen von Etiketten
    Stahl, geätzt

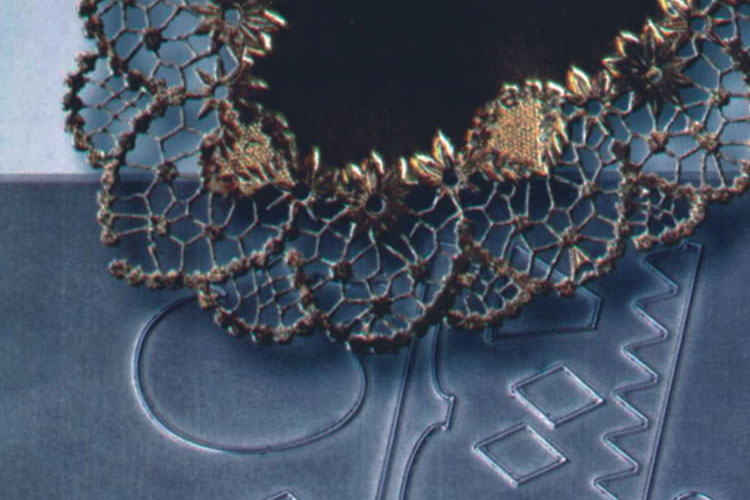

  • Schneidform in der Textilindustrie
    Stahl, geätzt

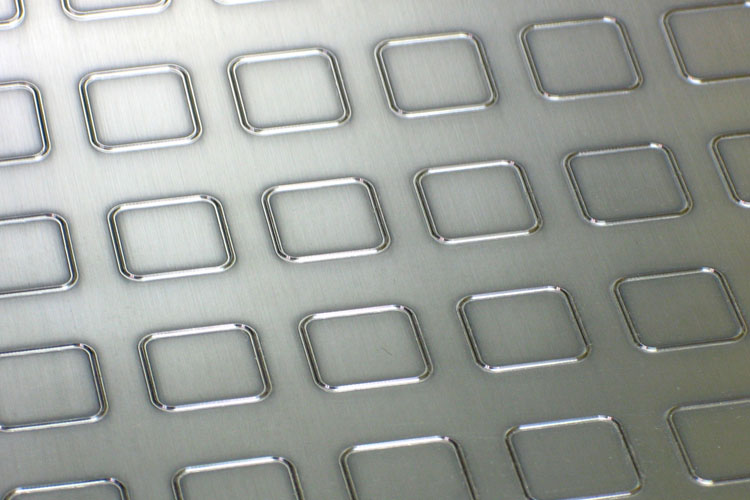

  • Schneidblech

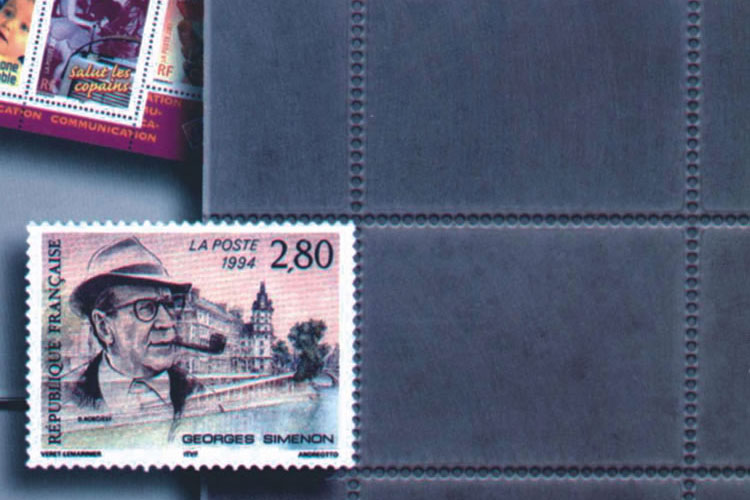

  • Schneidform für Postwertzeichen
    Stahl


Materialien: Stahlblech geätzt

Technische Daten
  Arbeitsbereich
X x Y x Z mm
    920 x 750 x 100
1100 x 800 x 100
  Achsantrieb
  Linear-Antrieb und direktes Wegmesssystem
  Vorschubgeschwindigkeit
m/min
  50
  CNC Steuerung
  andronic KM3060
  Frässpindel
kW • 1/min
  0,3 bis 1,2 • bis 180.000



Konstruktionsmerkmale
  Extrem steifer Maschinenaufbau durch Portalbauweise mit sehr kurzer Z-Achse
  Beste Fräsqualität auf Grund geringer Schwingungen durch Mineralguss-Verbundkonstruktion
  Kompromisslose Präzision durch Einsatz hochwertiger Führungselemente
  Plangenauer Lochraster Vakuumtisch
  Hoch dynamische Linear-Antriebe und direktes Wegmesssystem (Heidenhain Glasmaßstäbe)
  Moderne 32bit-Multiprozessor-Bahnsteuerung
Optionen




Direktes Wegmesssystem
bei Topas L Standard

Heidenhain Diadur Glasmaßstäbe
Gekapseltes System
Hohe Positioniergenauigkeit
Hohe Wiederholgenauigkeit


Kamera zum Einrichten nach
 Referenzmarken

  Anzeige im Maschinenmonitor
SW-Kamera mit Fadenkreuz
Industrieausführung






Z-Achse mit Frässpindel, Kamera, Staubabsaugung und Messtaster

Werkzeugmagazin 20-fach mit Laser Messsystem

ohne Einschränkung Arbeitsbereich
Werkzeug-Direktspannsystem
Staubgeschützt, Positionsüberwacht
Verschiedene Optionen möglich






Frässpindel-Pakete

Unterschiedliche Hersteller
Wälzgelagert bis 80.000 1/min
Luftgelagert mit Notlaufpaket bis 180.000 1/min


Messtaster mit Messwertanzeige

Zur Ermittlung der Schneidenhöhe
Hub 25 mm






Werkzeuglängenmesssystem

Hartmetall-Messfläche
Messkraft 2,5N
Wiederholgenauigkeit 0,001 mm


Laser Werkzeugmesssystem

Zum berührungslosen Messen der Werkzeuglänge und des Durch-messers am drehenden Werkzeug
Sender, Empfänger, Software






Über weitere Optionen beraten wir Sie gerne.
