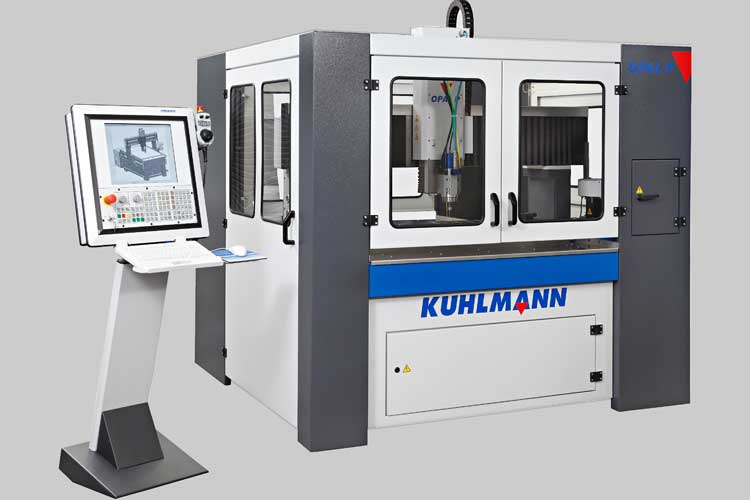

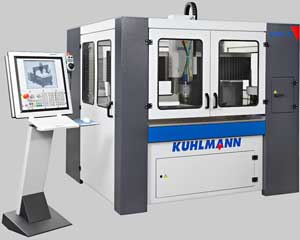

Die Opal P zeichnet sich durch ihren großen Arbeitsbereich und flexible Ausstattungsvarianten aus.
Das beidseitig angetriebene fahrbare Portal mit Kugelgewindetrieben garantiert hohe Präzision für den professionellen Einsatz.
Auf Wunsch sind Glasmaßstäbe zur Erreichung höchster Positioniergenauigkeit als direktes Wegmesssystem erhältlich.
Speziell für große Werkstücke entwickelte Spannsysteme erlauben eine optimale Nutzung des großen Arbeitsbereichs.
Leistungsstarke Frässpindeln können als Mehrspindel-Einrichtung zur Steigerung der Produktivität eingesetzt werden.
Bei der Opal P können Sie zwischen der Graviermaschinen-Steuerung KM4 Control und der DIN-Steuerung andronic KM3060 wählen.
|
|
|
| Opal P / Opal PL Prospekt (pdf) |

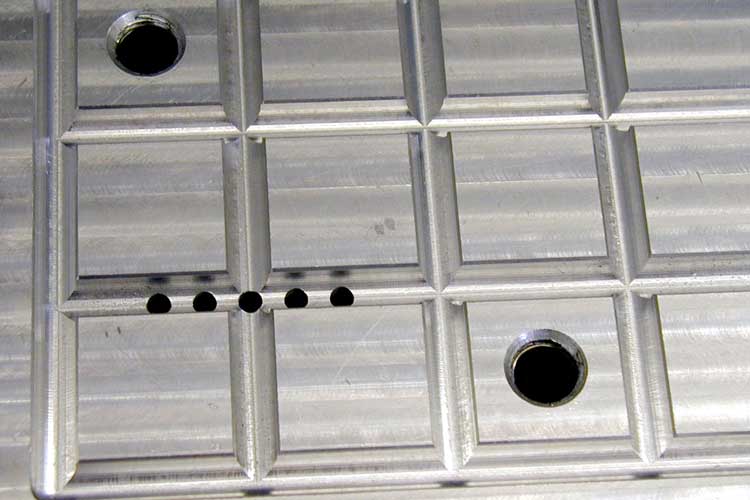

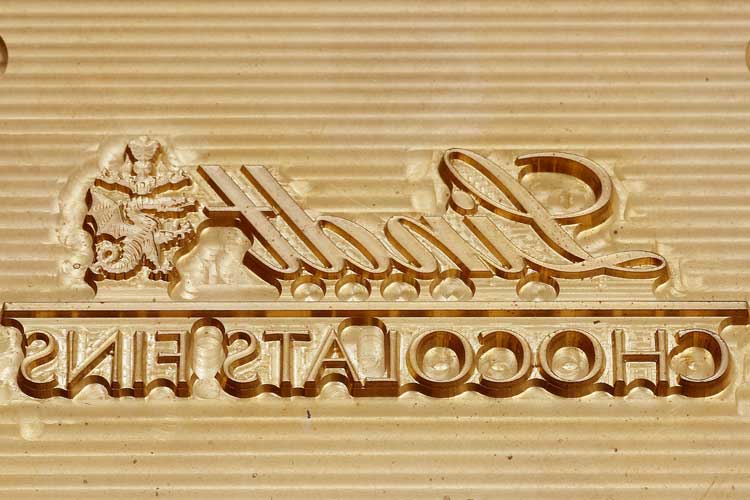

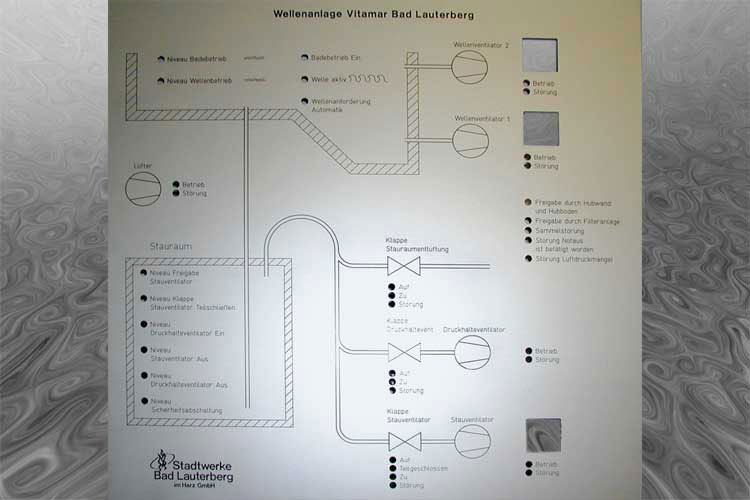

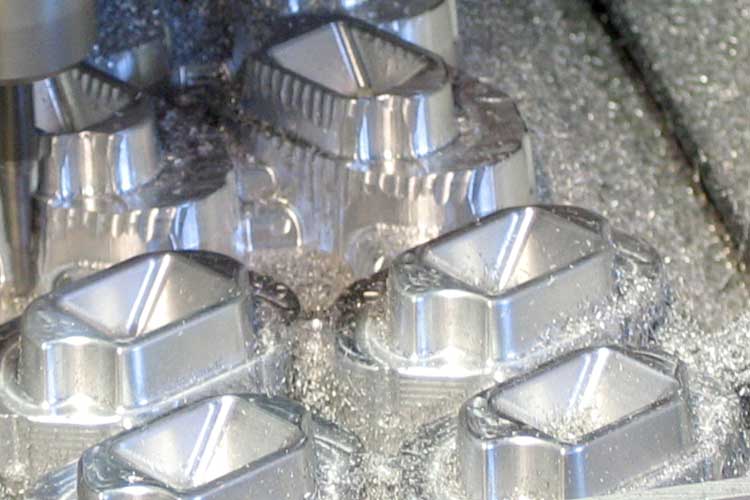

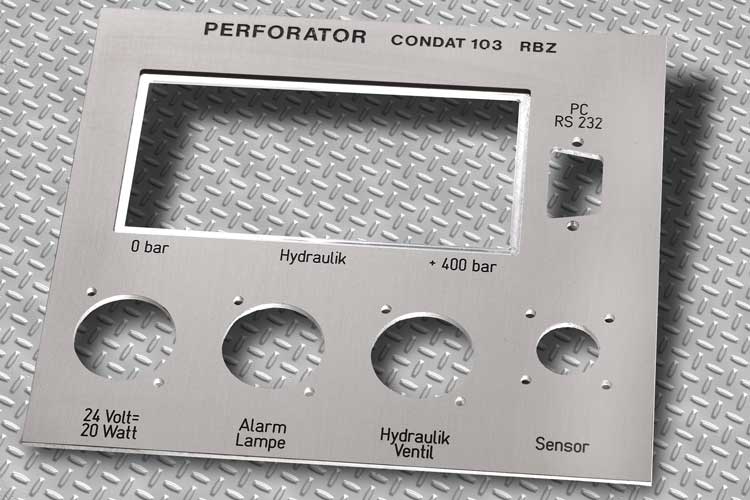

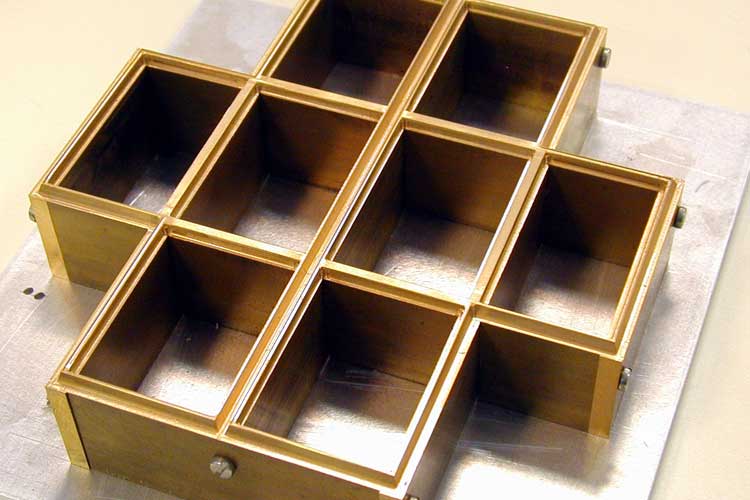

|  Galerie: Frontplatten, Schilder, Fließbilder, Bedienpanels, Skalen, Werbetafeln, Gehäuse, Serien-Frästeile...
|
 |
| Materialien: Edelstahl, Stahl bis 63HRC, Aluminium, Messing, Kupfer, Kunststoff, Holz...
|
|
Technische Daten |
| |
Arbeitsbereich |
|
X x Y x Z mm |
|
1.250 x 1.250 x 300
1.250 x 2.000 x 300 |
| |
Achsantrieb |
|
|
|
Digitaler AC-Servoantrieb |
| |
Vorschubgeschwindigkeit |
|
m/min |
|
bis 20 |
| |
CNC Steuerung |
|
|
|
KM4 Control, optional andronic KM3060 |
| |
Frässpindel |
|
kW • 1/min |
|
bis 10 • bis 60.000 |
Konstruktionsmerkmale |
| |
Hohe Steifigkeit und Dämpfung
|
| |
Fahrbares Portal, doppelt geführt
|
| |
Flexibilität durch modulares Baukastensystem. Spezielle Spannsysteme für große Teile.
|
| |
Spielfrei vorgespannte Schienenführungen und Kugelgewindetriebe
|
| |
Kompakte Bauform durch integrierte Elektronikkomponenten
|
| |
Leistungsstarke Antriebe und werkstattorientierte Steuerung |
|
|
Optionen |
| |
|
|
|
|
|
|
 |
|
Arbeitstisch mit integriertem Vakuumsystem
Segmente schaltbar + Dichtschnur Grauguss T-Nuten Arbeitstisch
Alternativ
Unterschiedliche AL-Vakuumtische
|
|
Pick-Up Werkzeugwechsler mit Werkzeuglängenmeßsystem
....für unterschiedliche Spindeln
unterschiedliche Anzahl
Staubgeschützt
Positionsüberwacht
|
|
 |
| |
|
|
|
|
|
|
 |
|
Werkzeuglängenmesssystem
Hartmetall-Messfläche
Messkraft 2,5N
Wiederholgenauigkeit 0,001 mm
|
|
Schwenkbarer Oberflächentaster
Z-Antastung der Oberfläche
Auswechselbare Tastspitze
SW erforderlich
|
|
 |
| |
|
|
|
|
|
|
 |
|
Frässpindel-Pakete
Unterschiedliche Hersteller
Leistungen: 1 - 10 kW
Drehzahl: bis 60.000 1/min
Luft- oder Wasserkühlung
|
|
Oberflächen-Nachführung
Kunststoff-Tastkappe
oder
Pneumatische Tastkappe
|
|
 |
| |
|
|
|
|
|
|
 |
|
Mehrspindel-Einrichtung
Für Serienteile
Bis zu 5 Frässpindeln
Werkzeugwechsler optional
|
|
Staubabsaugung
Zur Montage an Spanneinheit
Manuelle Höhenverstellung
Anschluss an externen Sauger
Durchmesser 26 mm
|
|
 |
| |
|
|
|
|
|
|
Über weitere Optionen beraten wir Sie gerne. |
|
