MSK - Werkzeug-Messsystem

Das integrierte Werkzeug-Messsystem MSK ermöglicht die exakte Messung der Werkzeugschneide während des Schleifvorgangs auf der Maschine. Das zeitaufwendige Ein- und Ausspannen für den Messvorgang entfällt.

Mit 20- (40-) facher Vergrößerung wird das Werkzeug seitenrichtig im Okular abgebildet. Ein Gewichtsausgleich ermöglicht ein gutes Handling.

Die Koordinatenführungen sind wirksam gegen Staub geschützt, somit ist ein werkstattgerechter Einsatz möglich.
Unterschiedliche Ausführungen stehen nach Ihrem Wunsch zur Wahl.

Das MSK ist auch bei Schleifmaschinen anderer Hersteller nachrüstbar!



SU2 Prospekt (pdf)

 Galerie:  Messen von Einschneiden-Fräsern auf der Schleifmaschine

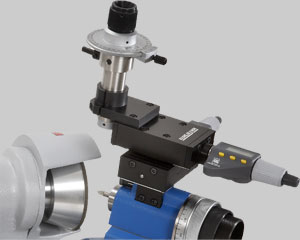

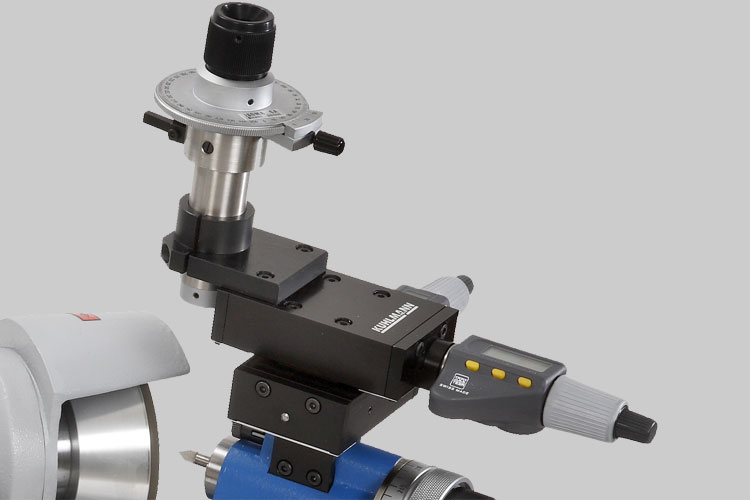

  • Werkzeug-Messsystem auf SU2

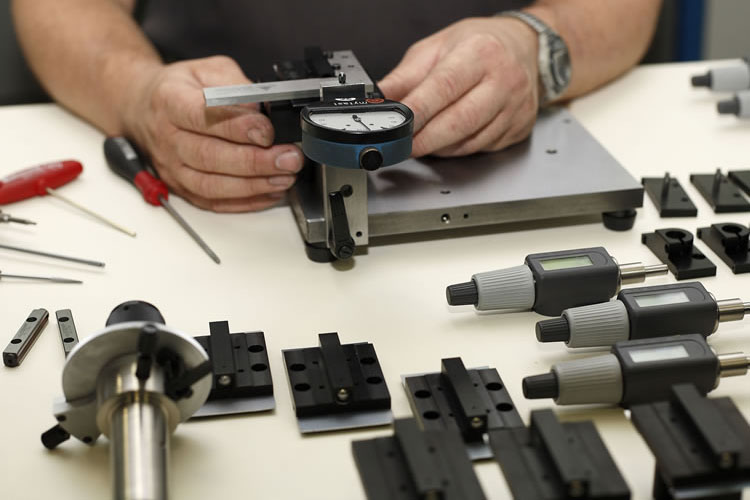

  • Montage der Koordinatenführung
    Qualitätskontrolle

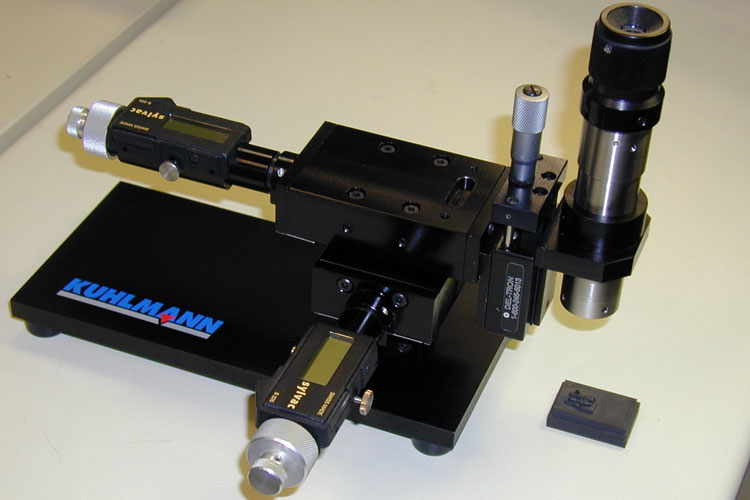

  • Koordinaten-Messsystem
    Mit Messoptik zur Werkstückprüfung
  • Mikro-Werkzeug
    Geschliffen auf SU2

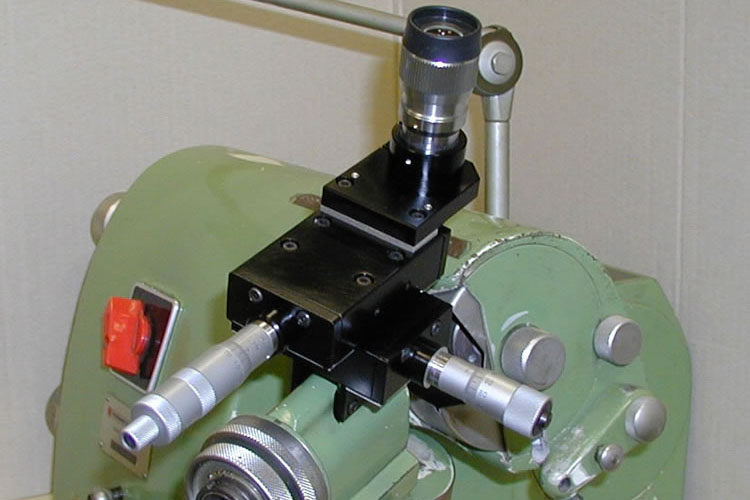

  • Koordinaten-Messsystem analog
    Koordinaten-Messsystem analog
  • Winkelmessokular
    mit Koordinatenkreuz und Kreisen

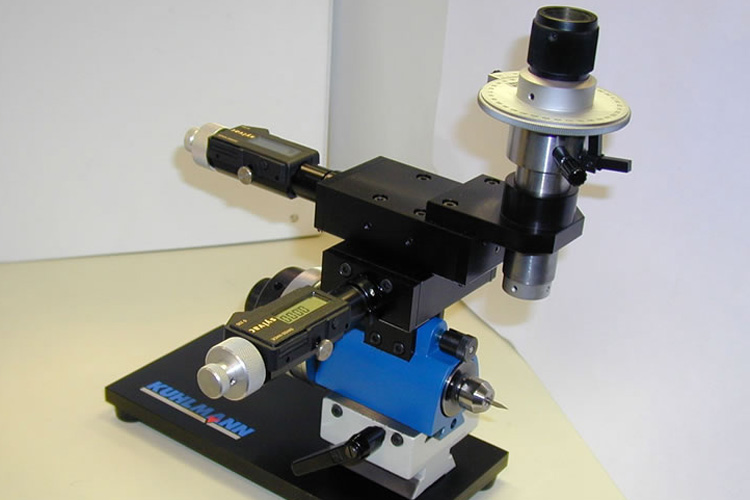

  • Koordinaten-Messsystem Digital +
    Montiert auf Oberschlitten zur Werkzeugmessung außerhalb der Schleifmaschine


Die SU2 mit Werkzeugmesssystem für höchste Ansprüche !
Technische Daten

MSK Digital MSK Digital+ MSK Digital
mit Kamera
  Messbereich X x Y
mm
12 x 22
12 x 22
12 x 22
  Sichtfeld
mm
8
8
9
  Vergrößerung
Option
20 x
40 x
20 x
-
40 x
-
  Mikrometer-Auflösung
µm
1
1
1
  Winkelmessung
-
Standard
Standard
  Gewicht
kg
1,5
1,8
1,5
  Softwarebasierte Werkzeugvermessung
-
-
Standard



Konstruktionsmerkmale
  Koordinatentisch mit gehärteten Präzisionsführungen, staubgeschützt
  Analoge oder digitale Mikrometer
  Mikroskop mit Fadenkreuz und konzentrischen Kreisen
  Integriertes Prisma zur Bildaufrichtung
  Winkelmessokular (Analog+ und Digital+)
  Gutes Handling durch Gewichtsausgleich
Optionen




MSK Digital

Koordinatentisch mit digitalen Mikro.
Umschaltung metrisch/inch
X- und Y-Achse mit 0-Setzung
Mikroskop mit Fadenkreuz und konzentrischen Kreisen


MSK Digital+

Koordinatentisch mit digitalen Mikro.
Umschaltung metrisch/inch, 0-Setzung
Mikroskop mit Fadenkreuz und Kreisen
Winkelmessokular mit Ablesung über Skala und Nonius






Werkzeug-Messsystem MSK
Für Fremdfabrikate

Achtung: Montage/Anpassung der MSK auf Schleifmaschine erfolgt ausschließlich bei KUHLMANN


Werkzeug-Messsystem MSK
für Messplatz

Teilkopf mit Werkzeugkegel-Direktspannung






Mikroskop

40-fache Vergrößerung
Nur für MSK Digital
(nicht für MSK Digital+)


MSK Digital mit Kamera

Kamera mit Messsoftware
Dokumentation Bilder und Messwerte
Vergrößerung ca. 40-fach






Über weitere Optionen beraten wir Sie gerne.
