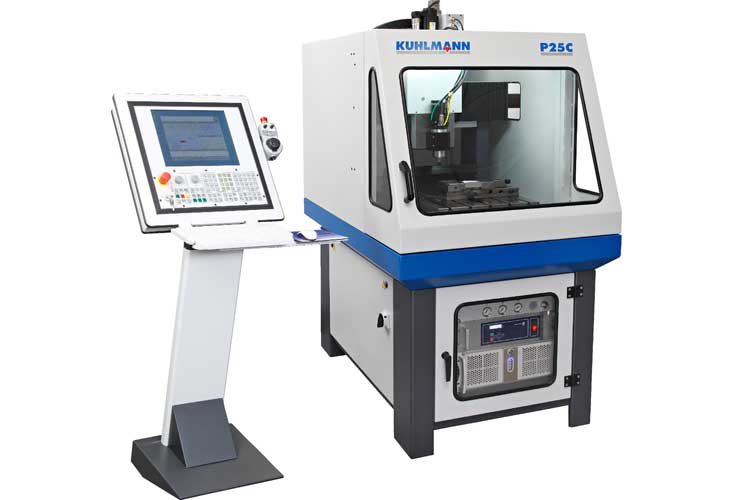

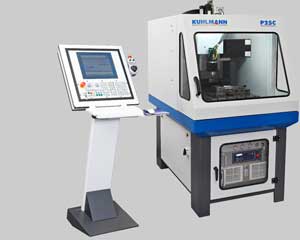

Die P25CA zeichnet sich durch ihre kompakte Bauart und durch eine moderne 32bit Multiprozessor-Bahnsteuerung aus.
Hohe Präzision und Zuverlässigkeit garantieren feinste Bearbeitungsqualität im professionellen Einsatz.
Der Arbeitsbereich und die gute Zugänglichkeit der Maschine sind optimal für den Kleinformenbau, die Schmuckindustrie, Medizintechnik und die Stempelfertigung geeignet.
Mit unterschiedlichen Ausstattungsvarianten kann die Maschine speziell auf die jeweilige Bearbeitungsaufgabe zugeschnitten werden. Unterschiedliche Software-Pakete und durchgängig orientierte Prozessabläufe erleichtern Ihnen die Arbeit und steigern die Produktivität der Maschine.
|
|
|
| P25C / P25CA Prospekt (pdf) |

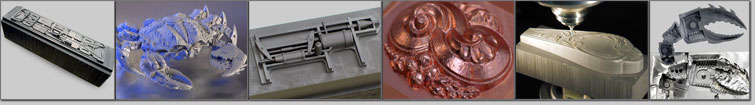

|  Galerie:

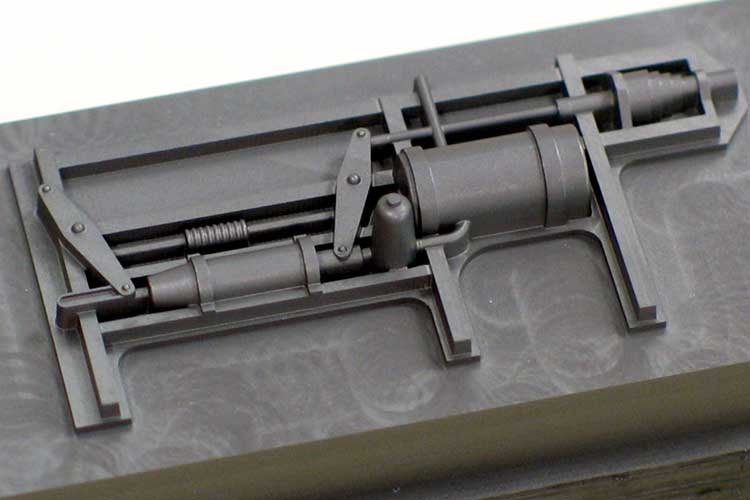

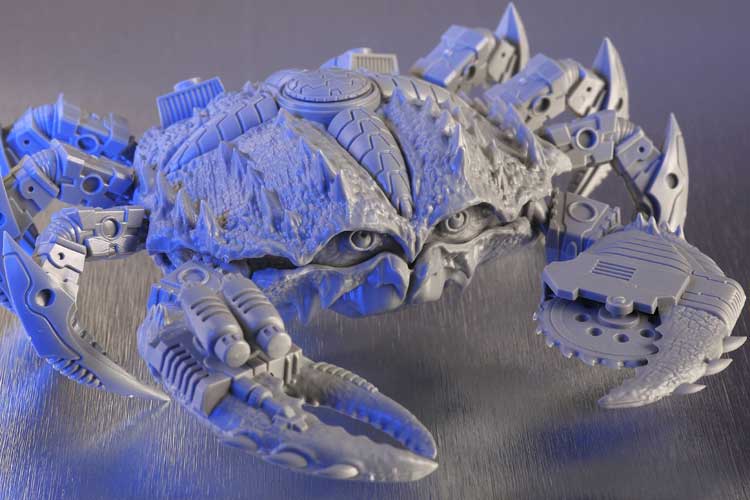

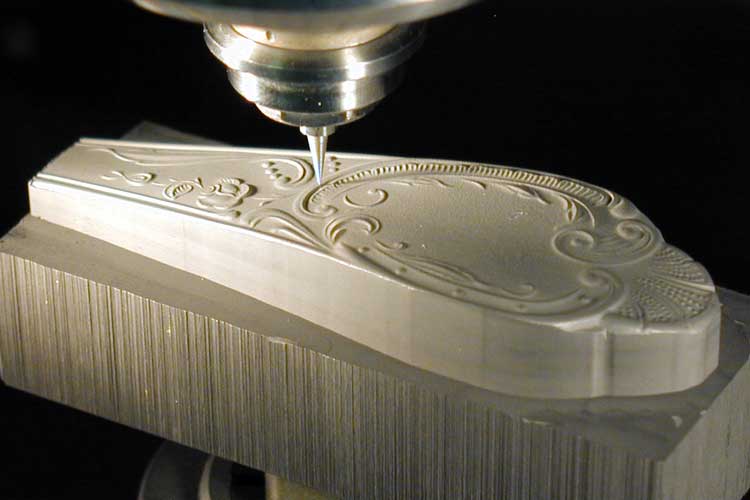

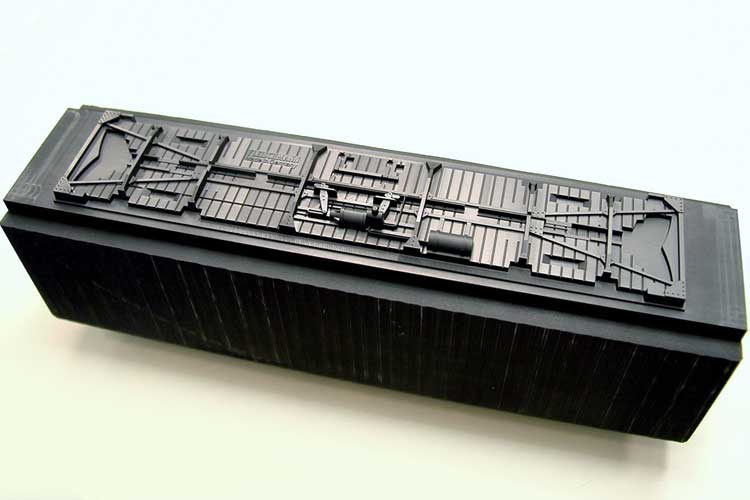

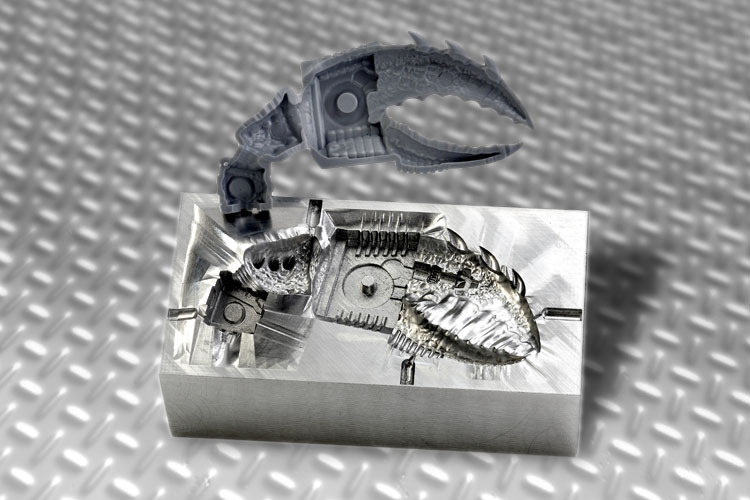

Stempel aller Art, Prägewerkzeuge, Walzen, Formen, Elektroden
|
 |

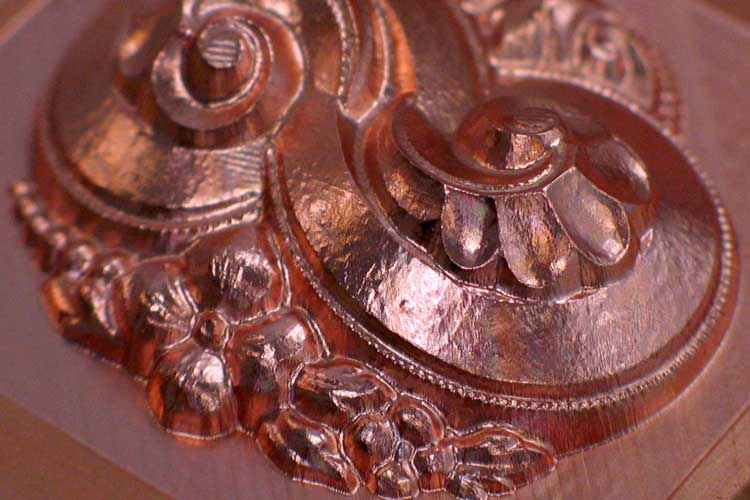

| Materialien: Kupfer, Messing, Aluminium, Stahl bis 63 HRC, Edelstahl, NE- Metalle ... |
|
Technische Daten |
| |
Arbeitsbereich |
|
X x Y x Z mm |
|
500 x 600 x 200
(optional: Z=300) |
| |
Achsantrieb |
|
|
|
Digitaler AC-Servoantrieb |
| |
Vorschubgeschwindigkeit |
|
m/min |
|
bis 20 |
| |
CNC Steuerung |
|
|
|
andronic KM3060
|
| |
Frässpindel |
|
kW • 1/min |
|
bis 4,5 • bis 60.000 |
Konstruktionsmerkmale |
| |
Hohe Steifigkeit und Dämpfung durch Portalbauweise in Gusskonstruktion |
| |
Flexibilität durch modulares Baukastensystem |
| |
Spielfrei vorgespannte Schienenführungen und Kugelgewindetriebe |
| |
Kompakte Bauform durch integrierte Elektronikkomponenten |
| |
Optimale Ergonomie und Bedienkomfort |
| |
Leistungsstarke Antriebe und 32bit Multiprozessor-Bahnsteuerung |
|
|
Optionen |
| |
|
|
|
|
|
|
 |
|
AL-Raster-Vakuum-Tisch
Größe 500 x 600 mm
Raster 25 mm
Anschlagleisten und Dichtschnur
Alternativ
Integriert im T-Nutentisch
|
|
Pick-Up Werkzeugwechsler mit Werkzeuglängenmeßsystem
....für unterschiedliche Spindeln
unterschiedliche Anzahl
Staubgeschützt
Positionsüberwacht
|
|
 |
| |
|
|
|
|
|
|
 |
|
Werkzeugwechselsystem 16-fach
Unterschiedliche Werkzeugkegel
mit Greiferrille
Positionsüberwacht
Platzcodierung
|
|
Drehtisch 4. + 5. Achse
Mittenhöhe 120mm
Schwenkbereich 0-90°
Präzisionsgetriebe 90:1
|
|
 |
| |
|
|
|
|
|
|
 |
|
Frässpindel-Pakete
Unterschiedliche Hersteller
Leistungen: 0,3 - 4,5 kW
Drehzahl: bis 80.000 1/min
Luft- oder Wasserkühlung
|
|
3D Infrarot-Kantentaster
Kabellos mit IR-Empfänger
Rubinkugel 3mm
Messgeschwindigkeit max. 3m/min
|
|
 |
| |
|
|
|
|
|
|
 |
|
Minimalmengen-Schmierung
Unterschiedliche Hersteller je nach
Anwendung
Mit Vorratsbehälter
Sprühkopf
|
|
3D Laserscanner
Zum scannen von Formen
Scanbereich 200 mm
Export von Scans im STL Format
Geschwindigkeit 1000 Punkte / sec
|
|
 |
| |
|
|
|
|
|
|
Über weitere Optionen beraten wir Sie gerne. |
|
