Topas S5 mit 5 Achsen RTCP · SL5 mit Linearantrieb

Die 5-Achsen Fräs- und Graviermaschine Topas S5 ist für die Herstellung von 3D Präzisions-Frästeilen und -Formen konzipiert.

Zur Bearbeitung von komplexen Werkstücken wird die Frässpindel in der B-Achse ± 90° positionsgenau geschwenkt. Optional ist die S5 mit RTCP (Rotating Tool Center Point) lieferbar.

Ein Rundtisch in der C-Achse bietet die Möglichkeit Werkstücke direkt oder über ein Nullpunktspannsysteme aufzunehmen. Die Beladung aus einem Werkstückmagazin kann vollautomatisch erfolgen.

Unsere moderne 32bit-Multiprozessor-Bahnsteuerung bietet mit bis zu 16 Achsen simultan, Satzwechselzeiten von < 100µs bei einer Achsauflösung von 0,1µm. Durch PIKO-Interpolation wird eine hohe Laufruhe erreicht.

Die Topas SL5 mit Linearantrieben ist ein hochmodernes Fertigungs-system, dass keine Wünsche hinsichtlich Bearbeitungsgeschwindigkeit und -Qualität offen lässt.

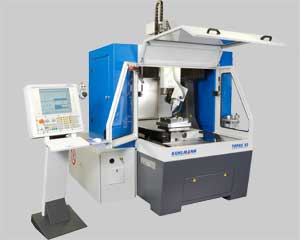

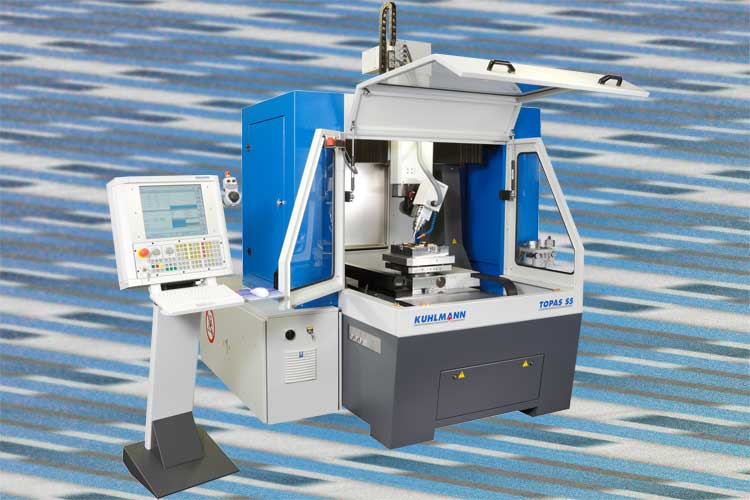

Topas S5

Topas S3 • S4 • S5 • SL Prospekt (pdf)

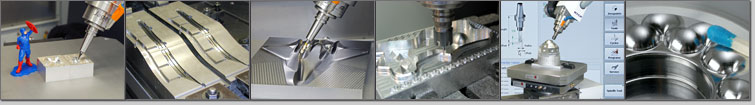

 Galerie:  Formen, Elektroden, Prototypen, Stempel, Walzen, Prägewerkzeuge, Serienteile ...

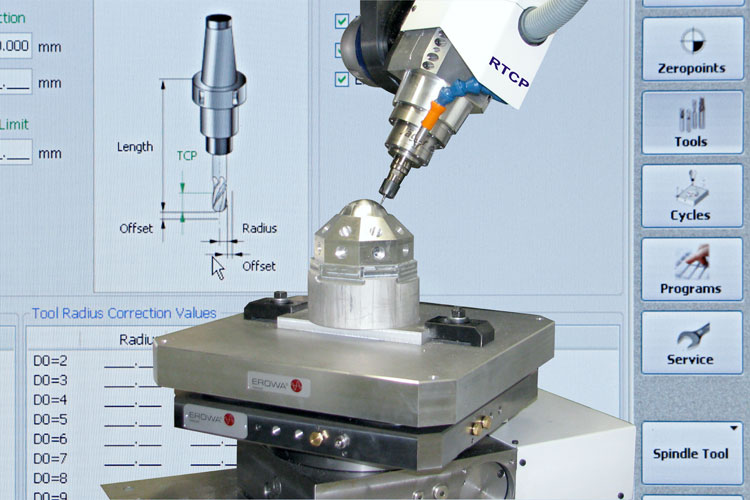

  • Topas S5 - 5-achsig mit RTCP

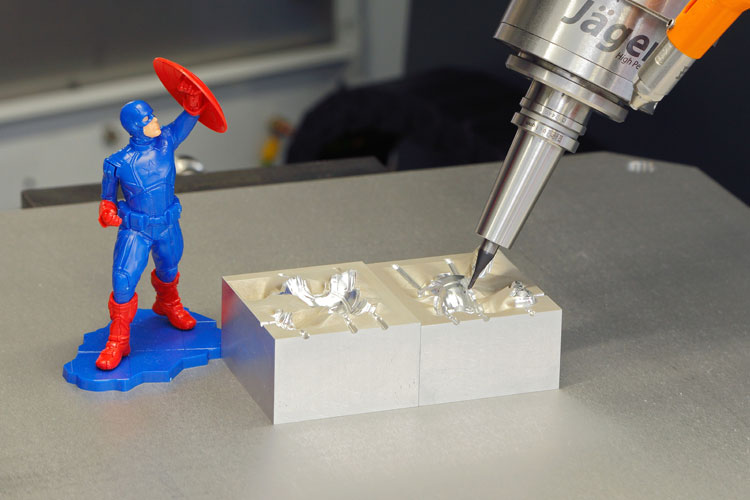

  • Kunststoff-Spritzform

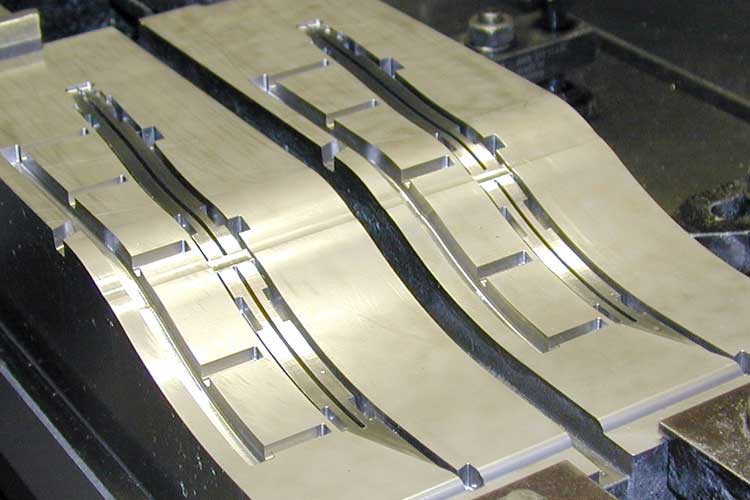

  • Stahlform
    Automobilindustrie:
    Spritzgußform
  • Kunststoff-Spritzform

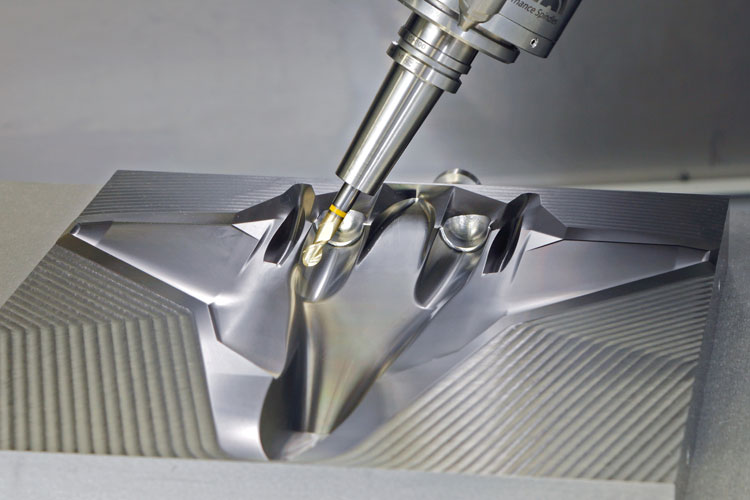

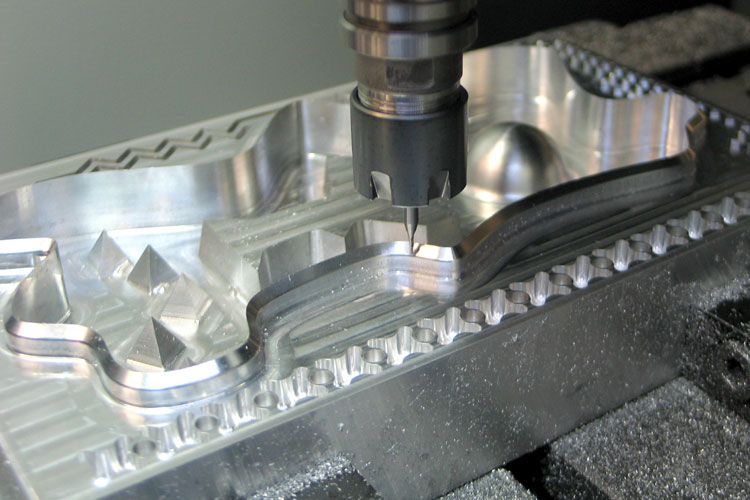

  • Aluminium Prüfteil
  • B-Achse mit Frässpindel
    Rundtisch als C-Achse mit Erowa Palettenspannsystem (optional)

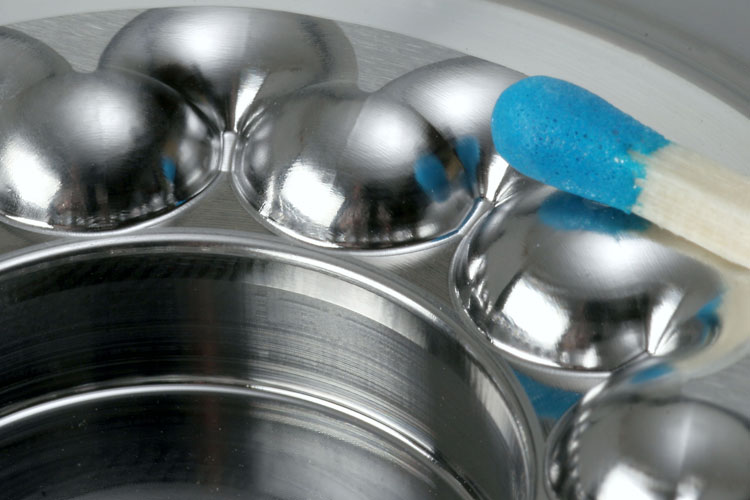

  • Stahlform


Materialien: Stahl bis 63 HRC, NE-Metall, Aluminium, Edelstahl, Kunststoff

Technische Daten
  Arbeitsbereich
X x Y x Z mm
  1020 x 750 x 450
  Achsantrieb
  Digitaler AC-Servoantrieb
  Vorschubgeschwindigkeit
m/min
  bis 20; bis 50 bei Linearantrieb
  CNC Steuerung
  KM4 Control
oder andronic KM3060
  Frässpindel
kW • 1/min
  bis 10 • bis 60.000



Konstruktionsmerkmale
  Großer Arbeitsbereich bei geringem Platzbedarf
  5-Achsen optional RTCP
  Frässpindel ± 90 Grad schwenkbar
  B-Achse mit direktem Wegmesssystem
  Präzisions-Rundtisch mit 320 Kg Zuladung
  Diadur-Glasmaßstäbe in X- und Y-Achse
Optionen




Präzisions-Rundtisch

Durchmesser: 250 mm
Zuladung: 320 kg
Drehzahl: 16,5 1/min
T-Nuten: 4x mm




Werkzeugmagazin 16-fach

HSK E25
Werzeuglängen
Walzendurchmesser bis 320 mm
Ballenlänge bis 1.020 mm








Werkzeugwechselsystem 16-fach

Unterschiedliche Werkzeugkegel mit Greiferrille SK und HSK (bis 32)
Positionsüberwacht
Platzcodierung


Hubtür für automatische Beladung

Pneumatischer Hubzylinder
Endlagen-Abfrage
Hub 700 mm
Öffnung 700x600 mm
Sicherheitsüberwachung








Frässpindel-Pakete

Unterschiedliche Hersteller
Leistungen: 1 - 10 kW
Drehzahl: bis 80.000 1/min
Luft- oder Wasserkühlung
SK oder HSK


Nullpunkt Spannsystem

MTS Basisplatte 360x360 mm
4-fach mit Reinigung
Repetiergenauigkeit < 5 µm
Spannkraft 48.000 N








3D Infrarot-Kantentaster

Zum Einwechseln in Frässpindel
Kabellos mit IR-Empfänger
Rubinkugel 3 mm
Messgeschwindigkeit max. 3m/min




Laser Werkzeugmesssystem

Zum berührungslosen Messen der Werkzeuglänge und des Durchmessers am drehenden Werkzeug
Sender, Empfänger, Software








Über weitere Optionen beraten wir Sie gerne.
