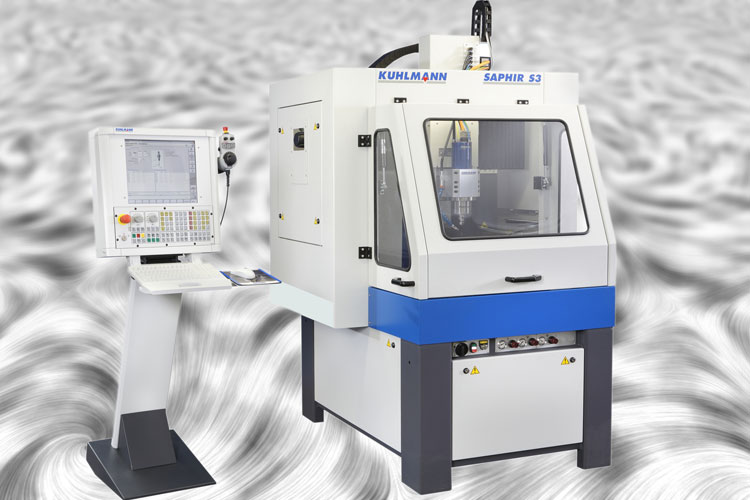

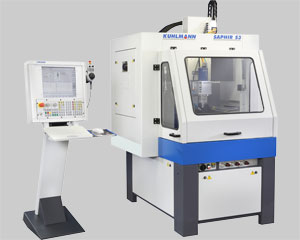

Saphir S3/S4 mit 3/4 Achsen - Saphir SL3/SL4 mit Linearantrieb

Für Kunden, die höchsten Wert auf Qualität und Präzision legen, ist die Saphir die perfekte Lösung.
Die HSC-Feinstfräsmaschine ist für den professionellen Einsatz zur Herstellung insbesondere filigraner Produkte  im Werkzeug- und Formenbau entwickelt.

Werkstoffe wie Graphit, Kupfer und gehärteter Stahl lassen sich in bester Oberflächengüte ohne Nacharbeit herstellen.

FEM-optimierte Bauteile, hervorragende Dämpfung durch Mineralguss, Präzisions-Führungen, hochdynamische Antriebe und eine leistungsfähige Steuerung zeichnen diese Maschine aus.

Mit umfangreichem Zubehör und vielen Speziallösungen bleiben keine Wünsche offen.


Saphir S3 • S4 • SL Prospekt (pdf)

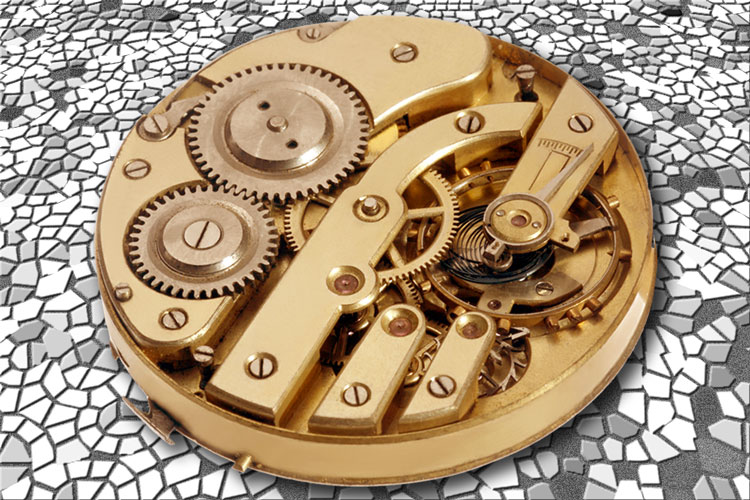

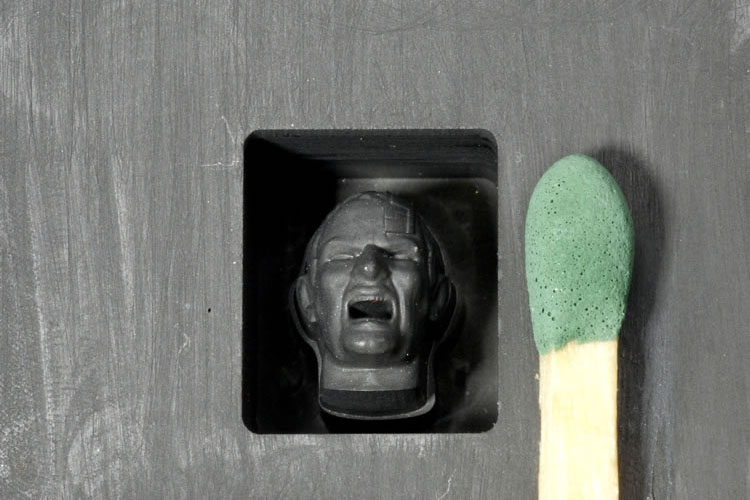

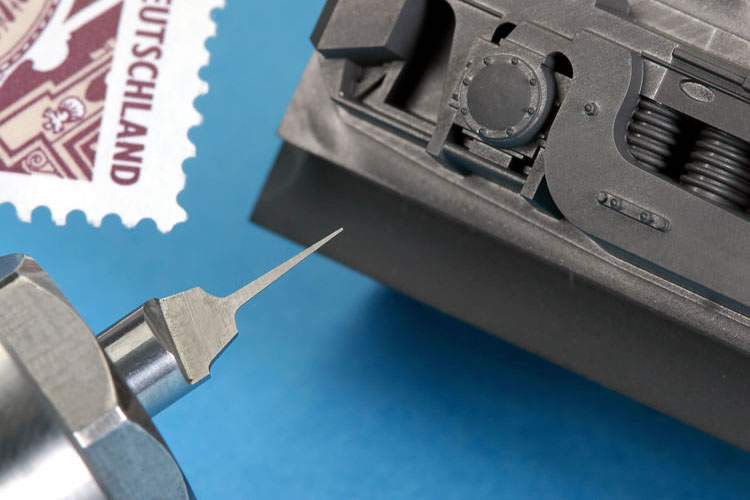

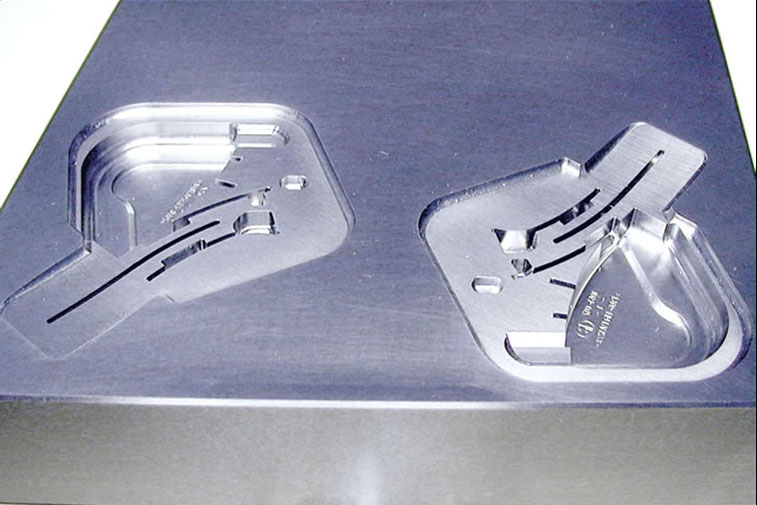

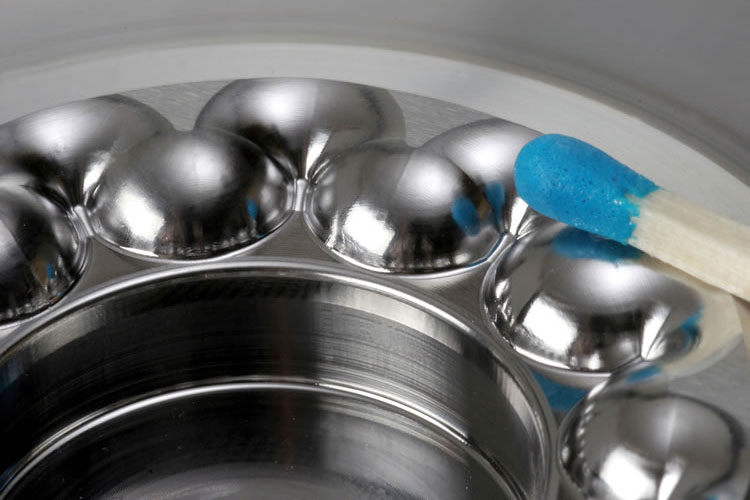

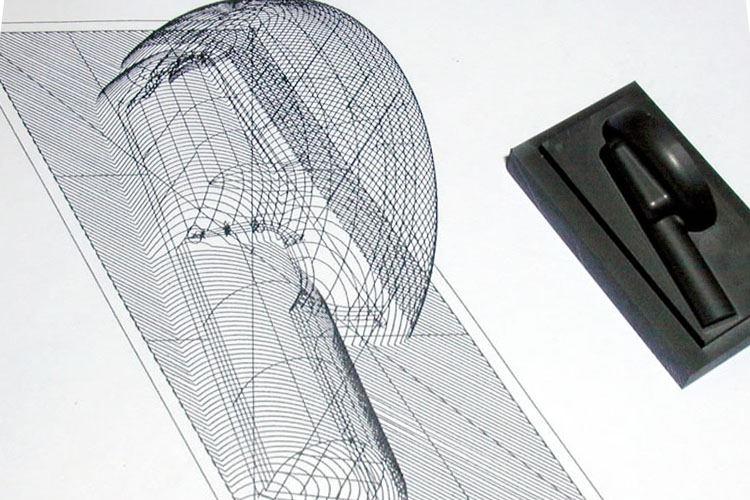

 Galerie:  Elektroden, Stahlformen, Mikro-Elektroden, Prägewerkzeuge, Prototypen, Münzprägestempel, Uhrenteile



Materialien: NE-Metalle, Stahl bis 65 HRC, Graphit

Technische Daten
  Arbeitsbereich
X x Y x Z mm
  500 x 600 x 300
  Achsantrieb
  Digitaler AC-Servoantrieb
  Vorschubgeschwindigkeit
m/min
  bis 20
  CNC Steuerung
  andronic KM3060
  Frässpindel
kW • 1/min
  bis 16 • bis 80.000



Konstruktionsmerkmale
  Portalbauweise in Mineralguss-Verbundkonstruktion garantiert optimale Steifigkeit und Dämpfung
  FEM-optimierte Bauteilauslegung
  Großzügig dimensionierte, spielfrei vorgespannte Präzisionsführungen und Kugelgewindetriebe
  Modernes Maschinen-Design und optimale Ergonomie
  Hochdynamische digitale Antriebe
  Moderne 32bit-Multiprozessor-Bahnsteuerung
Optionen




3D Infrarot-Kantentaster

Zum Einwechseln in Frässpindel
Kabellos mit IR-Empfänger
Rubinkugel 3 mm
Messgeschwindigkeit max. 3m/min


Laser Werkzeugmesssystem

Zum berührungslosen Messen der Werkzeuglänge und des Durch-messers am drehenden Werkzeug
Sender, Empfänger, Software






Werkzeugwechselsystem 16-fach

Unterschiedliche Werkzeugkegel
mit Greiferrille SK und HSK (bis 32)
Positionsüberwacht
Platzcodierung


Drehtisch 4. + 5. Achse

Mittenhöhe 120mm
Schwenkbereich 0-90°
Präzisionsgetriebe 90:1






Frässpindel-Pakete

Unterschiedliche Hersteller
Leistungen: 1 - 6,5 kW
Drehzahl: bis 80.000 1/min
Luft- oder Wasserkühlung


Direktes Wegmesssystem

Heidenhain Diadur Glasmaßstäbe
Gekapseltes System
Hohe Positioniergenauigkeit
Hohe Wiederholgenauigkeit






Paletten-Spannsystem mit Drehtisch 4. + 5. Achse

Unterschiedliche Hersteller
Für schnelle und hochpräzise  Werkstückspannung


3D Laserscanner

Zum scannen von Formen
Scanbereich 200 mm
Export von Scans im STL Format
Geschwindigkeit 1000 Punkte / sec






Über weitere Optionen beraten wir Sie gerne.
