P25CP - kompakt und kostengünstig

Die P25CP ist unsere wirtschaftliche Präzisions-Fräsmaschine für Stanzbleche im Kleinformat.

Hoch genaue Führungssysteme, geschliffene Kugelgewindetriebe, ein plangenauer Lochraster-Vakuum-Arbeitstisch und digitale Servo-Antriebe garantieren auch bei dieser kostengünstigen Maschine hohe Fertigungsqualität.
Zwei leistungsfähige PC-basierte 32bit Multiprozessorbahnsteuerungen stehen zur Wahl.

Mit optimal angepasstem Zubehör bieten wir Ihnen ein perfekt abgestimmtes Fertigungssystem.

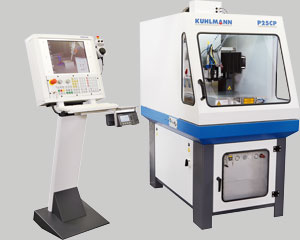

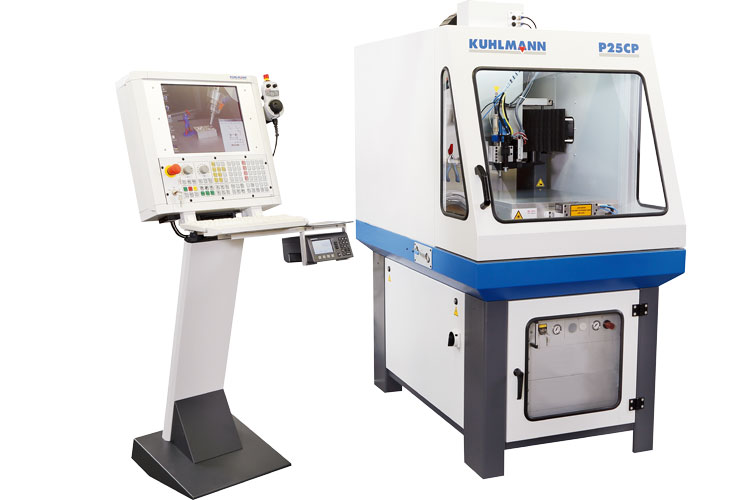

   KUHLMANN P25CP

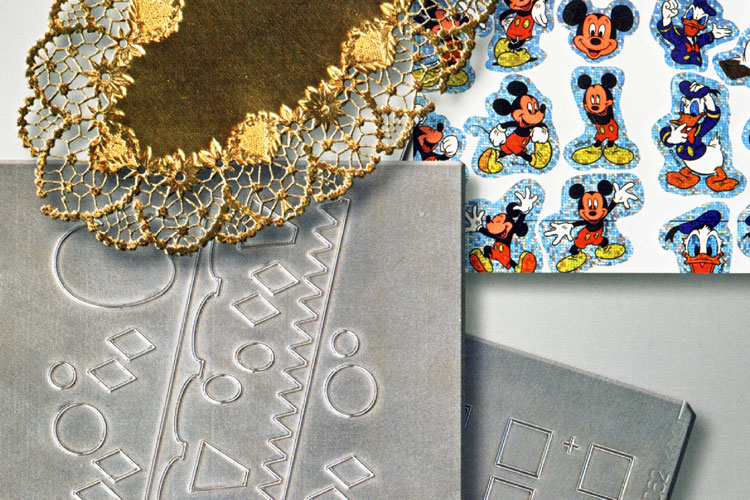

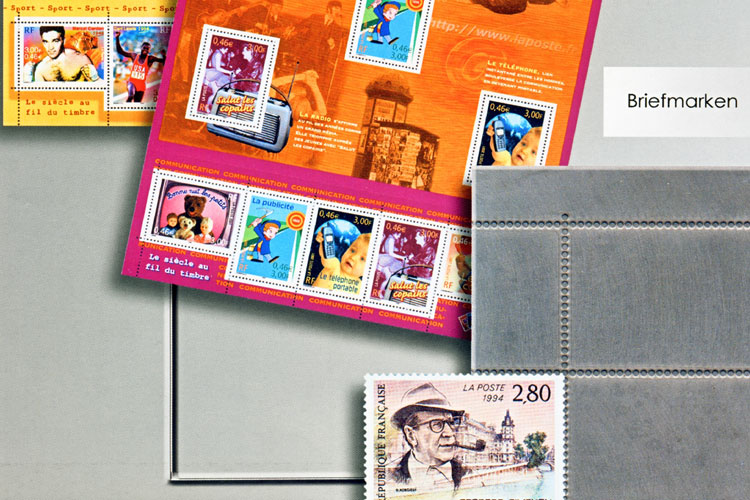

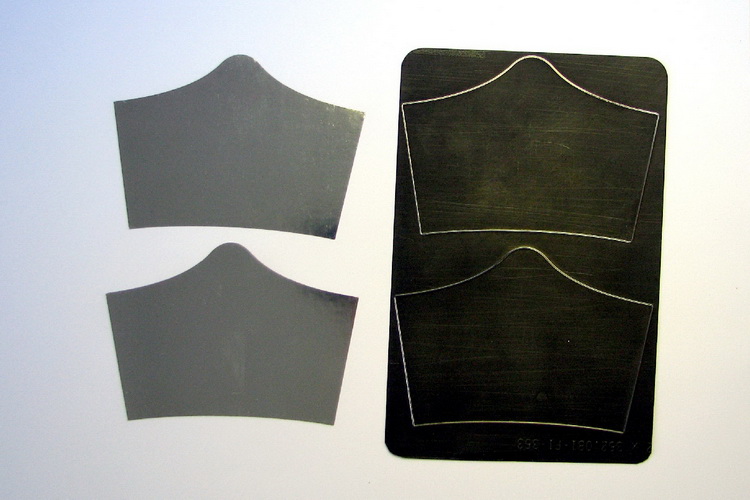

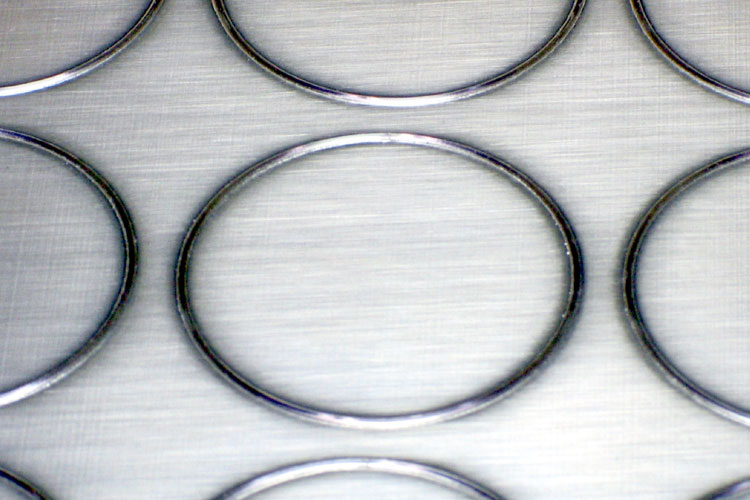

 Galerie:  Anwendungen : Herstellung von Schneiden für Stanzbleche


Materialien: Stahlblech geätzt
Technische Daten
  Arbeitsbereich
X x Y x Z mm
   500 x 580 x 100
  Achsantrieb
  Digitaler AC-Servoantrieb
  Vorschubgeschwindigkeit
m/min
   bis 20
  CNC Steuerung
  andronic KM3060 oder KM4 Control
  Frässpindel
1/min
   bis 180.000



Konstruktionsmerkmale
  Steifer Maschinenaufbau durch Guß- Portalbauweise mit sehr kurzer Z-Achse
  Kompakte- und sehr wirtschaftliche Präzisionsmaschine
  Hohe Präzision durch Einsatz hochwertiger Führungselemente
  Plangenauer Lochraster Vakuumtisch
  Hochdynamische digitale Antriebe garantieren optimale Konturtreue
  Moderne 32bit-Multiprozessor-Bahnsteuerung
Optionen



Direktes Werkzeugmesssystem
Direktes Wegmesssystem

Heidenhain Diadur Glasmaßstäbe
Gekapseltes System
Hohe Positioniergenauigkeit
Hohe Wiederholgenauigkeit


Kamera zum Einrichten nach Referenzmarken

  Anzeige im Maschinenmonitor
SW-Kamera mit Fadenkreuz
Industrieausführung

   Kamera zum Einrichten nach Referenzmarken




Z-Achse mit Frässpindel, Kamera, Staubabsaugung und Messtaster

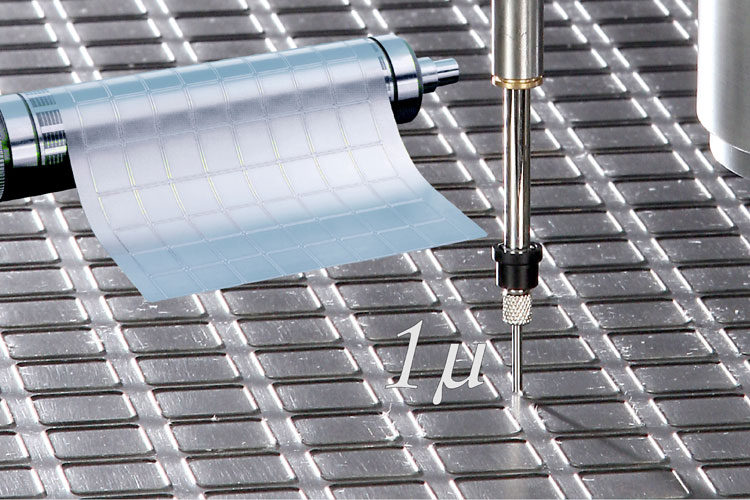

Messtaster mit Messwertanzeige

Zur Ermittlung der Schneidenhöhe
Hub 25 mm

   Messtaster mit Messwertanzeige




Frässpindel-Pakete

Unterschiedliche Hersteller
Wälzgelagert bis 80.000 1/min
Luftgelagert mit Notlaufpaket bis 180.000 1/min


Laser Werkzeugmesssystem

Zum berührungslosen Messen der Werkzeuglänge und des Durchmessers am drehenden Werkzeug
Sender, Empfänger, Software

   Laser Werkzeugmesssystem




Werkzeuglängenmesssystem

Hartmetall-Messfläche
Messkraft 2,5N
Wiederholgenauigkeit 0,001 mm










Über weitere Optionen beraten wir Sie gerne.
